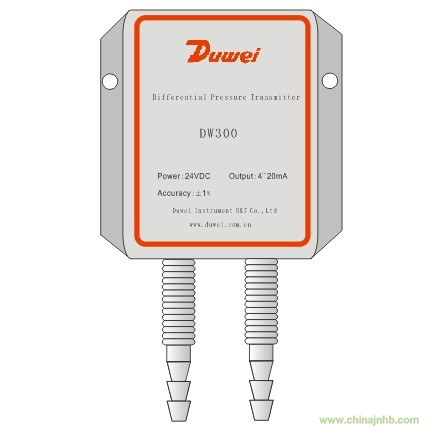

DW300差壓變送器

一、概述

    DW300型壓力/差壓變送器，采用進口傳感器芯片制造。傳感器和放大電路高度集成；采用鋁合金及應力隔離技術組裝而成。靈敏度高、精度高，抗過載能力強。經精密溫度補償、放大處理，轉換成標準信號（4～20mA或0～10V），與二次儀表、工業計算機或集散系統連接，抗干擾能力強，耐酸堿，長期穩定可靠。電路零點和增益可在現場調節，遷移范圍寬。廣泛用于鍋爐負壓、除塵器、石油、化工、暖通空調、治金、電廠的壓力或差壓/負壓的測量，實現過程自動檢測。
二、工作原理
    DW300壓差變送器選用進口壓力傳感芯片，敏感元件采用擴散或離子注入等工藝形成電阻并連接成惠斯通電橋，用微機加工敏感膜片。當壓力作用在膜片上時，電阻值發生變化并且產生一個與作用壓力成正比的線性化輸出信號。我們在惠斯通電橋上加上直流電源，就會產生一個直流電壓信號的輸出。經過二次轉換電路，實現兩線制4～20mA輸出。
三、技術參數
      ●測量范圍:  500Pa～100KPa
      ●最大過載：標準量程的2～10倍
      ●壓力形式：表壓、絕壓、微差壓
      ●精度等級：0.5%F.S或1%F.S
      ●電源電壓：24VDC
      ●負載電阻：≤500Ω
      ●測量介質：氣體、液體或蒸汽
      ●長期穩定性：±0.2% F.S/年
      ●環境相對濕度：0～95%RH，無凝露
      ●補償溫度：-10～60℃
      ●工作溫度：-20～65℃

四、產品選型
