一、概述

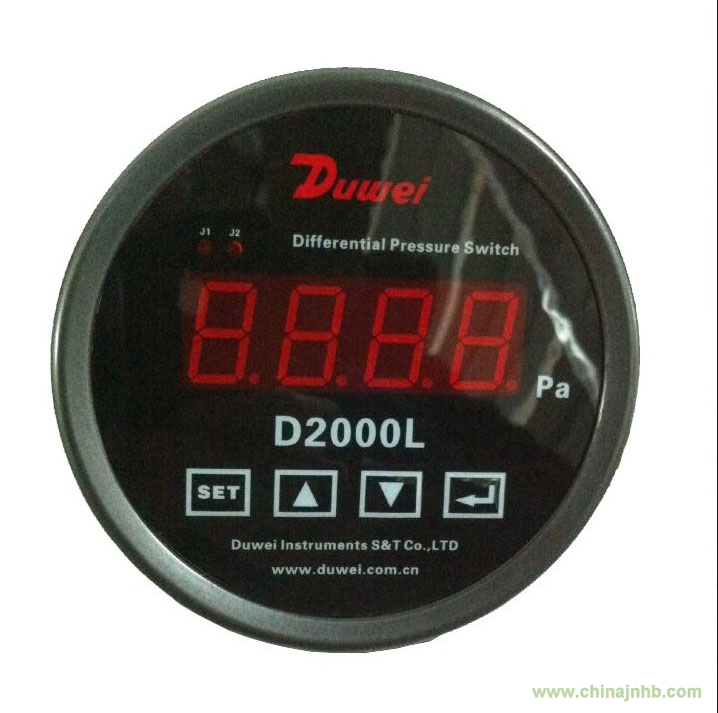

D2000L系列室內壓力監控器適用于壓力監控和報警有極高要求的微差壓應用，它是一套完整的智能系統，包括LED顯示，磁鍵設置，報警指示，繼電器輸出，紅外接口，實時數據存儲。
二、原理
該監控器內部由橡膠膜片分為一個高壓腔和一個低壓腔，當高壓腔大壓力高于低壓腔是，橡膠膜片會向低壓腔運動，帶動機構產生一個微小位移，電子電路通過電渦流原理測量位移量來測量壓差。
三、技術參數
●精 度：±1%F.S
●穩定性：±1%F.S/年
●存儲記錄條數：20000條
●溫度范圍：-10℃～50℃
●電 源：17-35VDC
●功 耗：最大50mA
●繼電器觸點負載：0.5A 125VAC/1A 30VDC
●電器連接：航空插頭
●壓力連接：1/8″NPT
●壓力極限：100KPa
四、電氣連接
儀表采用9芯塑料航空插頭連接；9芯塑料航空插頭接線定義：
導線功能 導線顏色
24VDC+ 紅
24VDC- 黑
高報警繼電器常開 N/O 綠
高報警繼電器公共端 COM 蘭
高報警繼電器常閉 N/C 黃
低報警繼電器常開 N/O 灰
高報警繼電器公共端 COM 白
高報警繼電器常閉 N/C 棕

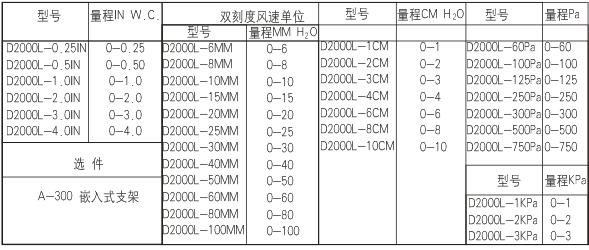

四、產品選型
●監控器是在垂直安裝的條件下校準的，在使用時必須垂直安裝。
●表面安裝方式：在直徑為4 1/16″的圓上，鉆3個大小相同且等距離的孔，與表背面的3個孔對應連接。產品配件包里提供適用的3個固定用螺釘。
●嵌入式安裝方式：切下一個直徑為4 9/16″的圓，然后把表嵌入剩余部分的空隙中，并與適配器連接。利用配件包中提供的6個螺釘將表固定在適當位置。
