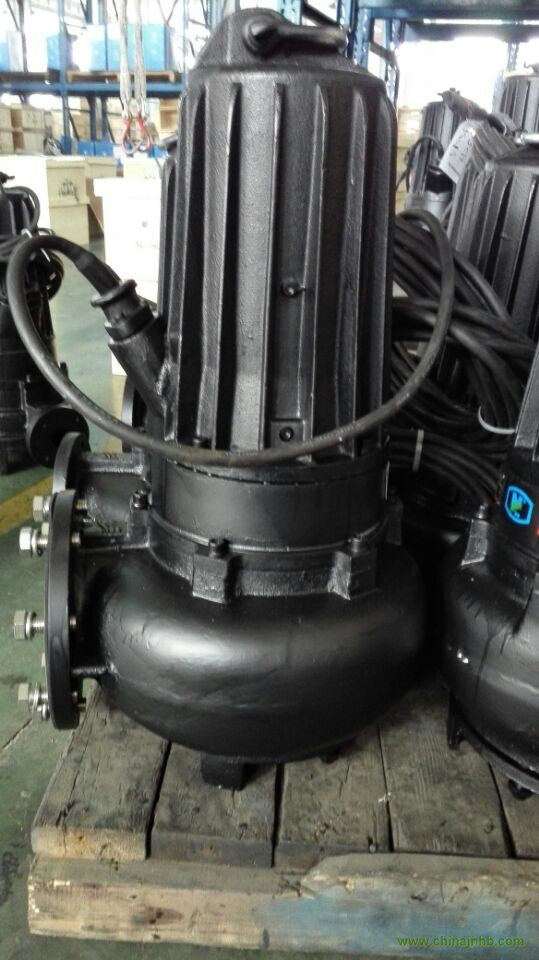

WQ45-18-5.5
南京制泵WQ45-18-5.5
WQ45-18-5.5
污水泵WQ45-18-5.5
5.5KW排污泵
連云港WQ45-18-5.5潛污泵
5.5KW污水泵
供應山西WQ45-18-5.5潛污泵
供應鄭州WQ45-18-5.5潛污泵
供應邯鄲WQ45-18-5.5潛污泵
一、主要用途和適用范圍
WQ45-18-5.5型潛水排污泵，在結構上采用了國內外九十年代多項先進水平的技術，結構緊湊，使用維護方便，大通道的水力部件設計，使水泵具有優越的過流性能，運行區域廣，工作可靠性高及有利于自動化等優點。它廣泛應用于市政工程，城市工業、商業、醫院、賓館、住宅區的污水排放和農田灌溉以及其它含固體顆粒的清水介質中。該產品執行標準JB/T5118-2001《污水污物潛水電泵》，生產許可證號為 XK06-216-00931。
使用條件：
最高介質溫度：40℃
被輸送介質PH值：4~10
可通過最大固體顆粒直徑：?7~?250mm（詳見技術標準）
最大潛水深度：10m
每二次啟動間隔時間不小于10分鐘；對于功率不小于90kW的電機，每二次啟動間隔時間不小于20分鐘
輸送介質的固相物容積比在2%以下
輸送介質的運動粘度為7*10-7~23*10-6m2/s
輸送介質的密度最大為1.2*103Kg/m3
! 對于大功率的高壓電機，由于重復啟動而引起的過度發熱和應力將急劇的縮短定子繞組的壽命，因此應盡可能的延長相臨兩次啟動的間隔時間，當電機在冷態下，允許兩次連續啟動，此后必須待定子完全冷卻(一般經驗為4小時)后方能再次啟動。
二、系統說明
WQ45-18-5.5由潛水排污泵、控制設備、安裝系統三大部分組成。
1、潛水排污泵：由電機和泵頭組成，泵頭與電機同軸，采用串聯式機械密封。其中電機防護等級IP68，F(xiàn)級絕緣；泵頭包括渦殼、葉輪、底蓋等部件。根據需要在潛水排污泵內設置有油室泄漏報警、電機繞組過熱保護、電機腔內防凝露裝置及軸承測溫保護等功能。
2、控制設備：用作潛水排污泵的啟動、停止和運行監視，根據用戶要求不同可包括控制柜、端子箱、液位控制器等，并設有過載、缺相、短路、漏水、電機繞組超溫、軸承超溫、電機防凝露等保護功能。詳見控制設備的隨機使用說明書。
3、安裝系統： 根據工況的不同，安裝方式有固定濕式安裝、固定干式安裝。
三、主要結構
WQ45-18-5.5潛水排污泵在總體結構和水力模型設計上大膽創新，引進和吸收國內外先進技術：獨特的電纜密封設計—水密電纜和冷壓接頭雙重密封保護，排除了電纜進水的隱患；完美的電動機冷卻設計—水套冷卻系統，通過高低壓水管實行自流循環冷卻；轉子和葉輪進行動平衡檢測，確保運行平穩；大通道的水力部件設計，保證一定大小的顆粒無堵塞通過，具有一定的抗堵塞、防纏繞功能；高精度的機械密封在最小機械損耗的同時保證最佳密封效果；多種保護功能的設置，提高了潛水排污泵運行的可靠性。
1、葉輪結構型式
葉輪的結構分為四大類：葉片式（開式、閉式）、旋流式、流道式、（包括單流道和雙流道）螺旋離心式四種, 開式半開式葉輪制造方便，當葉輪內造成堵塞時，可以很容易的清理及維修，但在長期運行中，在顆粒的磨蝕下會使葉片與壓水室內側壁的間隙加大，從而使效率降低。并且間隙的加大會破壞葉片上的壓差分布。不僅產生大量的旋渦損失，而且會使泵的軸向力加大，同時，由于間隙加大，流道中液體的流態的穩定性受到破壞，使泵產生振動，該種型式葉輪不易于輸送含大顆粒和長纖維的介質，從性能上講，該型式葉輪效率低，最高效率約相當于普通閉式葉輪的92%左右，揚程曲線比較平坦。
2、旋流式葉輪
采用該型式葉輪的泵，由于葉輪部分或全部縮離壓水室流道。所以無堵塞性能好，過顆粒能力和長纖維的通過能力較強。顆粒在壓水室內流動靠葉輪旋轉產生的渦流的推動下運動，懸浮性顆粒本身不產生能量，只是在流道內和液體交換能量。在流動過程中，懸浮性顆?；蜷L纖維不與葉片接觸，葉片多磨損的情況較輕，不存在間隙因磨蝕而加大的情況，在長期運行中不會造成效率嚴重下降的問題，采用該型式葉輪的泵適合于抽送含有大顆粒和長纖維的介質。 從性能上講，該葉輪效率較低，僅相當于普通閉式葉輪的70%左右，揚程曲線比較平坦。
1．水泵的安裝要點
水泵的安裝位置應滿足允許吸上真空高度的要求，基礎必須水平、穩固，保證動力機械的旋轉方向與水泵的旋轉方向一致。水泵和電動機采用軸聯接時，要保證軸心在同一直線上，以防機組運行時產生振動及軸承單面磨損；若采用膠帶傳動，則應使軸心相互平行，膠帶輪對正。若同一機房內有多臺機組，機組與機組之間，機組與墻壁之間都應有800mm以上的距離。水泵吸水管必須密封良好，且盡量減少彎頭和閘閥，加注引水時應排盡空氣，運行時管內不應積聚空氣，要求吸水管微呈上斜與水泵進水口聯接，進水口應有一定的淹沒深度。水泵基礎上的預留孔，應根據水泵的尺寸澆注。
2．水泵常見故障分析及處理方法
不同類型的水泵，其故障的表現形式不一樣，但概括起來，有以下幾個共同特點。
（1）流量不足
產生原因：影響水泵流量不足多是吸水管漏氣、底閥漏氣；進水口堵塞；底閥入水深度不足；水泵轉速太低；密封環或葉輪磨損過大；吸水高度超標等。
處理方法：檢查吸水管與底閥，堵住漏氣源；清理進水口處的淤泥或堵塞物；底閥入水深度必須大于進水管直徑的1．5倍，加大底閥入水深度；檢查電源電壓，
提高水泵轉速，更換密封環或葉輪；降低水泵的安裝位置，或更換高揚程水泵。
（2）功率消耗過大
產生原因：水泵轉速太高；水泵主軸彎曲或水泵主軸與電機主軸不同心或不平行；選用水泵揚程不合適；水泵吸入泥沙或有堵塞物；電機滾珠軸承損壞等。
處理方法：檢查電路電壓，降低水泵轉速；矯正水泵主軸或調整水泵與電機的相對位置；選用合適揚程的水泵；清理泥沙或堵塞物；更換電機的滾珠軸承。
（3）泵體劇烈振動或產生噪音
產生原因：水泵安裝不牢或水泵安裝過高；電機滾珠軸承損壞；水泵主軸彎曲或與電機主軸不同心、不平行等。
處理方法：裝穩水泵或降低水泵的安裝高度；更換電機滾珠軸承；矯正彎曲的水泵主軸或調整好水泵與電機的相對位置。
（4）傳動軸或電機軸承過熱
產生原因：缺少潤滑油或軸承破裂等。
處理方法：加注潤滑油或更換軸承。
（5）水泵不出水
產生原因：泵體和吸水管沒灌滿引水；動水位低于水泵濾水管；吸水管破裂等。
處理方法：排除底閥故障，灌滿引水；降低水泵的安裝位置，使濾水管在動水位之下，或等動水位升過濾水管再抽水；修補或更換吸水管。
產品特點
1、WQ45-18-5.5潛水排污泵采用大通道抗堵塞水利部件的設計，能有效通過直徑125MM固定顆粒。
2、電機采用水套式循環水冷卻系統，能保證電泵在無水(干式)狀態下可靠運行。
3、獨有的電機防凝露裝置，能自動地對電機進行除濕，確保電機絕緣在高溫環境下保證300M以上，使電機正常、可靠運行。
4、采用自動耦合系統，安裝簡便，無需修建泵房，可減少大量工程費用，降低運行成本。
5、自動保護系統具有多功能的運行顯示，能對各種運行狀態進行集中控制，并進行有效的保護。
6、WQ45-18-5.5潛水排污泵廣泛用于市政工程、工廠、商業、醫院、賓館、住宅區帶固體顆粒及長纖維的污水、廢水、雨水排放以及給水和農田灌溉。
產品適用范圍
工廠、商業嚴重污染廢水的排放。
住宅區的污水排放。
醫院、賓館的污水排放。
勘探、礦山配套附機。
自來水廠的給排水。
城市污水處理廠給排水系統。
人防系統排水。
市政工程、建筑工地。
農村沼氣、農田灌溉。
技術資料：
水泵行業可利用后發優勢實現跨越式發展
相對發達國家而言，我國水泵行業還比較落后。但有關人士指出，我國水泵業有可能利用后發優勢實現跨越式發展。
入世后，我國水泵行業必須實施技術跨越發展。在水泵行業，實現技術跨越發展產品的實例是很多的，如沈陽水泵廠、上海水泵廠的雙殼件高壓鍋爐給水泵，石家莊水泵廠的渣漿泵，天津泵業機械集團有限公司的螺桿泵，以及泵行業的無堵塞泵、磁力泵等等。這些產品技術水平上都有跨越，直接制造出了當時與國際水平相接近或水平相差不大的產品。有些企業利用國外先進技術改造自己的系列產品，實現技術跨越。如沈陽水泵廠利用國外先進技術，在提高AY型油泵轉子剛性，提高可靠性，防咬合材料的應用等方面，有了技術跨越發展，AY型泵取代Y型泵占領了國內大部分油泵市場。這正如美國一位學者提出的“勝者全得理論"，即在高技術產業領域，只要在技術上領先一步，那怕是一小步，就有可能占領這個領域的大部分市場。
改革開放的20年，我國水泵行業在規模、實力、科技基礎、人才等方面都有了非常大的發展，為技術跨越發展提供了經濟和科技基礎。我國水泵行業有能力實現技術跨越發展，而且也只有實施技術跨越發展，才能不斷縮小與國外發達國家的差距，趕上或超過國外先進水平。
WQ45-18-5.5潛污泵1臺、使用說明書1份、產品合格證1份、用戶意見書1份、保修卡1份、安裝附件1份（全部木箱包裝）。
木箱包裝，內含產品合格證、產品使用說明書和防偽標志。
汽車運輸，按客戶指定地點，送貨上門。
質保：1年
如有需要，請與我們聯系，歡迎與我們聯系對產品報價及業務洽談。
李先生 13813381829
南京杜安水處理設備公司其他產品：WQ潛水排污泵，AS絞刀泵，AV刮吸泥泵，F(xiàn)K浮球開關，QJB潛水?dāng)嚢瑁琎JB潛水推流器，WL立式污水泵，WQB隔爆型排污泵，LS立式管道泵，水泵自耦，潛水泵LB-05漏水保護器，水泵NS-4綜合保護器，水泵INT熱保護器，F(xiàn)K2浮球開，ZQB潛水軸流泵，SQB雙曲面攪拌，射流式曝氣機，地埋式污水處理設備，一體化污水處理設備，刮泥機，浮筒式曝氣機，框式攪拌機，漿葉攪拌機，格柵除污機，QJB-W污泥回流泵，無軸螺旋輸送機，皮帶輸送機，砂水分離器及電控設備等
歡迎選購，請與我們聯系。
李先生 13813381829
