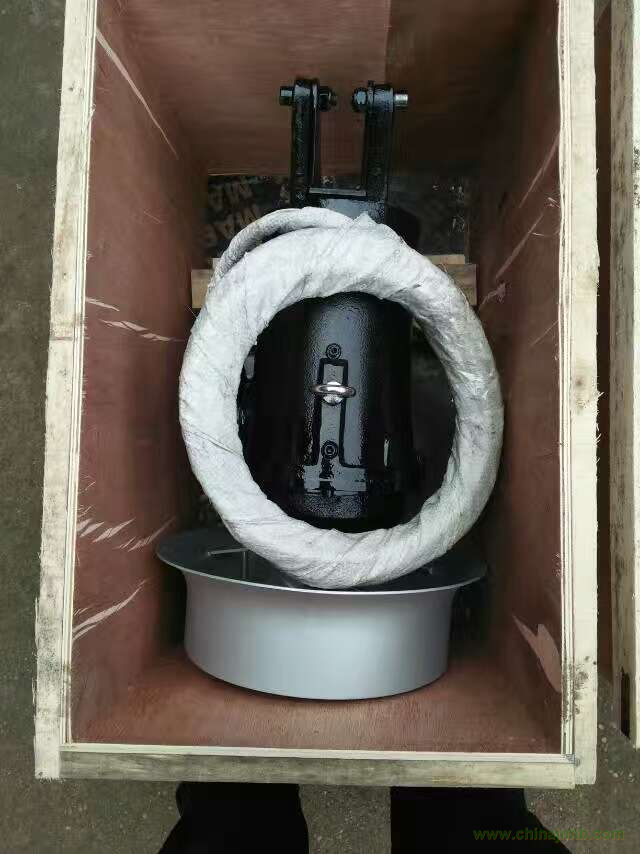

潛水攪拌機QJB5/12-620/3-480S
QJB5/12
QJB5/12潛水攪拌機
南京潛水攪拌機選型
潛水攪拌機報價
南京潛水攪拌機安裝圖
電機功率：5KW
電機極數：12極
葉片直徑：620mm
材質：304不銹鋼
導桿：6米或根據客戶要求
潛水攪拌機的安裝
將導桿和吊架按要求用脹錨螺釘固定好。
裝上減振塊和滑套。
用手搖葫蘆提起攪拌機，將滑套套入方型導桿中，在攪拌機就位前，檢查升降是否靈活自如。
緩慢均勻地放下攪拌機，確保攪拌機就位正確。使手搖葫蘆鋼絲繩處于松弛狀態。
確保電纜在攪拌機運行時，不被卷入葉輪中！
2、電線接法
四芯線：三芯粗線的為三相電火線，一芯線黃/綠雙色為地線。
五芯線：三芯粗線的為三相電火線，一芯線黃/綠雙色為地線，一芯線是31#線（電機漏水信號線）
七芯線：三芯粗線的為三相電火線，一芯線黃/綠雙色為地線，一芯線是31#線（電機漏水信號線），另外兩芯線是11#，12#線（電機過熱保護信號線）
3、試運轉
開機前，由合格專業人員檢查整個系統，確保符合相關規范要求。將電機電纜與電源進行正確接線。
首次調試時，必須檢查葉輪的旋轉方向是否正確。方法是：將潛水攪拌機懸在方型導桿上，接通電源，從葉輪向電機方向看，葉輪應為逆時針方向運轉。如旋轉方向不正確，更換電源電纜的兩相。如有多臺攪拌機時，應對每臺攪拌機的旋向進行單獨檢查。
注意：檢查旋轉方向時，不要靠近旋轉的葉輪，以確保旋轉的葉輪不傷害工作人員。
4、運轉
在試運轉正常后，切斷電源。將攪拌機沿方型導桿放入水下，并確保攪拌機安裝到位。接通電源進行運轉，并檢查是否正常。
5、注油與換油
潛水攪拌機在出廠前減速箱內已注油。第一次運轉100小時后應更換新油，以后可每3-6個月更換一次。潤滑油牌號為90號工業齒輪油或20號機械油。加油量約為1.2升。
換油應按下列方法進行：
把攪拌機放置好，松開上下兩只螺塞，放出潤滑油，然后用洗滌油清洗油室，再注入新油，換上新的O型圈，將螺塞旋緊。
如果換下的油中發現有水（呈奶狀乳化液），按規定清洗油室，再注入新油，換上新的O型圈，將螺塞旋緊。三星期后必須重新檢查一次，如果油又變成奶狀乳化液，應檢查機械密封件，必要時應進行更換。
潛水攪拌機用途及適用條件
適用與工業和城市污水處理廠曝氣池和厭氧池，可用池中水循環及硝化、脫氮和除磷階段創建水流等。
混合攪拌系列產品選用多極電機，采用直聯式結構，能耗低，效率高；葉輪通過精鑄或沖壓成型，精度高，推力大，外型美觀流暢，結構緊湊。
低速推流系列產品采用擺線針輪減速機，配備功率小，轉速低，葉輪直徑大，服務面積廣。葉輪由聚胺脂材料和鋁合金鑄成，強度高，耐腐蝕性強，除了具有攪拌的功能外還能外還兼有推流和創建水流的作用。
潛水攪拌機的電機繞組為F級絕緣，防護等級為IP68。在污水廠的曝氣系統中配合使用，可使系統能耗大大降低，且充氧量明顯提高，能有效的防止沉淀。根據工藝要求，直聯式潛水攪拌可配用導流罩。
混合攪拌系列潛水攪拌機適用于各種水處理工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。
潛水攪拌機系列產品選用多級電機，潛水攪拌機的電機繞組為F級絕緣，防護等級為IP68。
1、潛水攪拌機電機故障表現：在分解電機前，我們進行了空運轉，以圖找出問題。不出預料，電機發出異常聲響，振動很大；電機軸的軸套處潛水攪拌機發出咝咝的聲音，好像是某個零件“丟轉”而不能同步的感覺；電機空運轉不到2分鐘軸伸溫度就達60多度，有燙手的感覺。
2、潛水攪拌機結構簡圖：下圖是推流器泵側軸承的裝配圖，軸承型號為SKF 6309。軸承外圈用擋圈5定位，內圈用軸套4定位，潛水攪拌機并用彈簧擋圈2和3固定；骨架油封11的規格為55x80x8，裝在擋圈5和軸套4之間，在軸套4上滑動；軸承另一端的固定依靠∮45軸段的軸肩和軸承座的臺階；∮55軸段與軸承座的配合為H8/f7，相當于一滑動軸承；斜齒輪7依靠過盈配合嵌固在潛水攪拌機軸8的右端部；1為甩油環，阻止齒輪箱的油進入骨架油封。
3、潛水攪拌機分解與檢查：首先拆除甩油環1、彈簧擋圈2和3；再拆除電機后端軸承蓋，將電機轉子軸8從電機定子體9的左邊抽出；然后依次拆除軸承6、軸套4、擋圈5和骨架油封！！！
