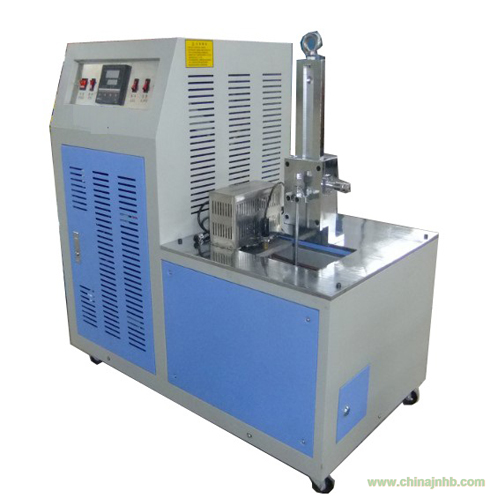

青島低溫脆性沖擊測試儀+橡膠脆性沖擊試驗機廠家
本產品是測定橡膠在規定條件下試樣受沖擊出現破壞時的最高溫度，即為脆性溫度，可以對非硬質塑料及其他彈性材料在低溫條件下的使用性能作比較性鑒定。溫度和低溫性能的優劣。
本儀器是根據GB/T15256和GB/T5470國家標準設計的，最新研制開發的壓縮機制冷設備。本設備采用復疊式壓縮機制冷技術，利用熱平衡原理及循環攪拌方式，達到對試樣的自動均勻冷卻、恒溫。
一、產品技術參數
|
控溫范圍
|
-60℃、 -70℃ 、-80℃（客戶自選配）
|
|
降溫速度
|
+30℃ ~ 0℃
|
0℃ ~ -20℃
|
-20℃ ~ -30℃
|
-30℃ ~ -60℃
-40℃ ~ -60℃
|
-60℃ ~ -76℃
|
|
約1.5℃/min
|
約1.2℃/min
|
約1.0℃/min
|
約0.7℃/min
|
約0.5℃/min
|
|
注：使用環境在室溫下使用，工作時保持壓縮機散溫效果，可將側門全部打開
|
|
恒溫后，試驗3min時間內溫度波動：＜±0.5℃
|
|
最大外形尺寸
|
900×505×800mm（長×高×寬）
|
|
工作室外形尺寸
|
220×170×70mm（長×高×寬）
|
|
冷卻介質
|
乙醇或其他不凍液
|
|
攪拌電機
|
15W
|
|
工作電源
|
220V~240V,50Hz,2KW
|
青島低溫脆性沖擊測試儀+橡膠脆性沖擊試驗機廠家
三、結構原理
1、本設備由制冷壓縮機主機體、加熱裝置、電子控制箱、冷卻槽、冷卻介質循環系統、自動報警裝置等部分組成。啟動制冷開關后，壓縮機開始工作，制冷系統進入正式工作狀態。制冷壓縮機連續不斷的工作，當接近設定溫度時，冷卻槽中的加熱裝置開始按比例提供熱量，用以平衡制冷系統產生的多余冷量，以達到恒溫的目的。攪拌可使冷卻槽內的冷卻介質不斷循環，使溫度均勻一致。
2、試樣夾持器
橡膠類：A試樣每次最多可夾持5個，一般不超過4個；
塑料類：A試樣每次可夾持15個，B試樣每次可夾持5個。
3、沖擊裝置
沖擊裝置由沖擊錘和自鎖機構組成。
4、沖擊器
4.1橡膠類
a) 沖擊頭半徑為1.6±0.1mm；
b) 沖擊時，沖擊頭和試樣夾持器之間間隙為6.4±0.3mm；
c) 沖擊頭的中心線與試樣夾持器之間的距離為8.0±0.3mm。
青島低溫脆性沖擊測試儀+橡膠脆性沖擊試驗機廠家
四、使用方法
4.1向冷井中注入冷凍介質（一般為工業乙醇），其注入量應保證夾持器的下端到液面的距離為75±10mm。
4.2接通電源，溫控儀和計時器顯示燈亮。
4.3將試樣垂直夾在夾持器上。夾的不宜過緊或過松，以防止試樣變形或脫落。
4.4按下夾持器，開始冷凍試樣，同時啟動時序控制開關（或按動秒表）計時。試樣冷凍時間規定為3.0±0.5min。試樣冷凍期間，冷凍介質溫度波動不得超過±1℃。
4.5拉動沖擊錘自鎖手柄，沖擊錘在重力作用下自由下落，對試樣做沖擊動作。
4.6取下試樣，將試樣按沖擊方向彎曲成180°，仔細觀察有無破壞。
4.7試樣經沖擊后（每個試樣只準沖擊一次），如出現破壞時，應提高冷凍介質的溫度，否則降低其溫度，繼續進行試驗。通過反復試驗，確定至少有兩個試樣不破壞的最低溫度和至少一個試樣破壞的最高溫度，如這兩個結果相差不大于1℃時，即試驗結束。
五、試驗標準
5.1橡膠類規格
A：試樣的長為25.0±0.5mm，寬為6.0±1mm，厚為2.0±0.2mm
5.2要求
試樣的表面應光滑，無外來雜質及損傷。成品應經打磨后裁制成相應尺寸。
青島低溫脆性沖擊測試儀+橡膠脆性沖擊試驗機廠家
售后服務：
保修壹年,終生維護,定期回訪，聽取客戶建議，建立客戶服務檔案；
提供終身免費的技術支持及使用指導服務，我公司承諾，對客戶的電話，我方1小時內作出反應，需要派技術服務人員到現場解決的，我方承諾在24小時內派出人員（特殊情況如法定假日等除外）；
