FHZ系列閥門應用

FHZ系列閥門主要適用于粗物料及腐蝕性物料的輸送，通常應用于礦山、電力、環保、氧化鋁、磷、紙漿和造紙等行業。

FHZ系列閥門技術參數

1）尺寸范圍：DN150-200mm

2）溫度范圍：0-80℃

3）公稱壓力：1.0MPa

4）閥 座：橡膠（多種橡膠材料可選）

5）閘 板：多種不休鋼材料可選

FHZ系列閥門性能特點

FHZ系列渣漿閥匯集了眾多耐磨和耐堿閥的優點，能夠為您提供更為出色的整體性能。

1）雙橡膠密封襯套，內置加固支撐鋼結構，確保閥門可靠開關。

2）獨特的耐磨結構設計，確保更長的使用壽命。

3）雙向全通徑流道，減小壓降，降低磨損，延長使用壽命。

4）100%氣泡級密封，保證下游絕對零泄漏。

5）無需閘板或閥桿填料，消除填料泄漏或維修。

6）無金屬部件與料漿直接接觸。

7）無閥座腔，消除了固體顆粒堆積，保證閘板可靠關閉。

FHZ系列閥門工作原理

密封膠圈專為漿料工況設計。相匹配的兩個密封膠圈被裝入閥腔內，當閥門關閉時，膠圈壓緊閘板，形成密封；當閥門開啟時，兩個膠圈相互壓緊形成密封。開啟閥門時，改良的密封膠圈相互壓合，提供氣泡級密封，避免直接壓力妨礙二次密封。

隨著閘板從開位移至關位，膠圈接觸面之間形成一個間隙，使膠圈中阻礙或者堵塞閥門的介質由此清除，并從排污口排出到外界。

當閘板完全關閉時，膠圈密封面與閘板完全接觸，膠圈結構再次提供輔助密封功能。獨特的膠圈設計使得閥門在關閉或開啟時提供可靠的密封，避免金屬部件與流質漿料接觸。

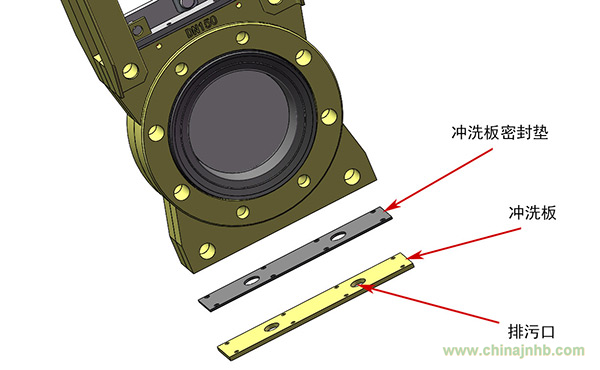

FHZ系列閥門防堵塞裝置

閥門底部有一個內置清潔區，清潔區安裝有一個可拆卸的沖洗板進行封閉。排污口可以排出內部堆積的漿料，保證閘板完全關閉。

第二道密封

第二道密封位于閥體上端。第二道密封在閘板穿過密封時對閘板起潤滑作用，使閘板運動平滑，延長密封壽命并減小驅動閘板時所需的動力。

硅基潤滑脂存儲在密封件的棱槽內，閘板每次通過密封件時，少量的長效潤滑脂即可釋放以潤滑閘板。密封件可現場在管線上進行更換。
