三產品重介質旋流器的工作原理

無壓給料三產品重介質旋流器的結構如圖1所示。它由圓筒型一段旋流器和圓筒—圓錐型二段旋流器并式串聯組成。

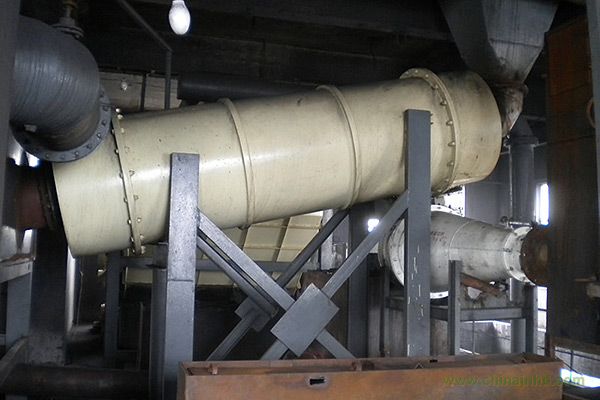

三產品重介質旋流器結構

其分選原理是：合格重介質懸浮液以一定的工作壓力沿切線方向進入第一段旋流器，原料煤則從頂端沿軸向以自重方式進入，在離心力作用下，重物料向旋流器壁移動，在外螺旋流的軸向速度作用下由底流口排出，進入第二段旋流器，輕物料則移向空氣柱，并隨著中心內螺旋流由位于中心底部的溢流管排出；隨同一段重物料進入第二段旋流器的是經過濃縮的較濃和較粗的重懸浮液，這就為一段重物料去二段分選創造了密度條件；進入二段旋流器的物料其分選過程與通用DSM型二產品旋流器相同。

三產品重介質旋流器結構特點

（1）有三個排料口。能以單一低密度懸浮液一次分選出合格精煤、中煤和矸石，為簡化工藝流程及設備布置創造了條件。

（2）一段旋流器采用了圓筒型，圓筒型旋流器內密度場均勻，對重懸浮液的密度變化反應遲鈍；有利于提高分選精度，二段旋流器采用了圓筒—圓錐型，有利于增加兩段實際分選密度差，能同時滿足生產低灰精煤和排棄純矸石的需要。

（3）原料煤與重介質懸浮液分開給入旋流器。原料煤單獨由一段旋流器頂端沿中心給料管以自重方式給入，具有如下優點：一是只有重產物單向穿越“分離錐面”的運動，而不會產生有壓給料旋流器中輕重產物交錯穿越“分離錐面”相互干擾的弊端，因而精煤損失較少，分選精度更高；二是無壓給料無需泵送，電耗相對較低；三是無壓給料無需泵送，有利于減少矸石泥化和次生煤泥量；四是無壓給料相對入料上限較高，因為它不受泵送流道限制；五是無壓給料工藝環節簡單，有利于合理布局；六是旋流器工作介質——重懸浮液密度容易測準，不受原料煤性質變化的干擾，對實現自動測控非常有利。

（4）采用了改變二段旋流器底流口大小與調節二段旋流器溢流管插入深度相結合的方式實現了二段旋流器實際分選密度的在線調節。特別是溢流管插入深度調節裝置由內置式改為外置式之后，調節非常靈活，使得二段分選密度的調節變得方便自如。

（5）三產品旋流器無運動部件，旋流器內襯為維式顯微硬度HV=835.8的剛玉材料，筒體壽命達9000h以上，可在最佳工況點下工作2a。
