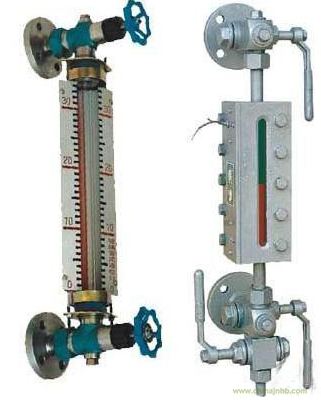

HC系列玻璃板液位計可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，經久耐用等優點，但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。適用于化工、石油等工業低溫設備的液位指示裝置。
產品結構
儀表的上下閥上裝有法蘭接頭，與容器連接構聯通器，透過玻璃板直接指示容器布什的液位，“夾套型”設有加熱或冷卻裝置。該裝置加熱時可用蒸氣，冷卻時可用循環水，這樣可以調節流動性能，夾套型接管尺寸ZG1/4內螺紋。
在上下閥內裝有鋼球，當玻璃板因意外事故破壞時，鋼球在容器壓力作用下，自動密封，防止容器內的液體繼續外流。
在儀表的上端針形閥裝有阻塞螺釘，可供放氣之用，下端針形閥也裝有阻塞螺釘。可供放空、取樣、排污、清洗。
技術數據
針形閥的自動關閉壓力 ≥0.2MPa
夾套蒸氣壓力為 ≤0.6MPa
玻璃板的急變溫差為 ≤240℃
注：我廠承接特殊規格的定貨。
HC系列玻璃板液位計產品類型
名稱
型號
公稱壓力MPa
介質溫度℃
結構特征
(規格按上、下閥中心線間距離
標準號
結構形式
材料
L=304
L=500
L=800
L=1100
L=1400
L=1700
透光式玻璃板液位計
T2.5
2.5
-20～+250
普通型
I(碳鋼)
II(1Cr18Ni9Ti)
△
△
△
△
△
HG5-1364-80
夾套型
I(碳鋼)
II(1Cr18Ni9Ti)
△
△
△
△
△
T6.3
6.3
-20～+250
普通型
I(碳鋼)
II(1Cr18Ni9Ti)
△
△
△
△
△
HG5-1365-80
夾套型
I(碳鋼)
II(1Cr18Ni9Ti)
△
△
△
△
△
反射式玻璃板液位計
R4.0
4.0
-20～+250
普通型
I(碳鋼)
II(1Cr18Ni9Ti)
△
△
△
△
△
HG5-1366-80
夾套型
I(碳鋼)
II(1Cr18Ni9Ti)
△
△
△
△
△
R0.6
0.6
-20～+250
帶頸襯里
III(碳鋼襯里)
△
HG5-1367-80
帶頸
I(碳鋼)
II(1Cr18Ni9Ti)
△
△
HG5-1368-80
R
常壓
-20～+250
襯里
III(碳鋼襯里)
△
△
HG1369-80
嵌入聯接
I(碳鋼)
II(1Cr18Ni9Ti)
△
△
HG5-1370-80
外型尺寸圖
1.針型閥 2.本體 3.壓蓋 4.襯墊 5. 玻璃板 6.螺母 7.墊片 8.U型螺栓 9.螺柱 10.加熱夾套
反射式普通型
反射式夾套型(Z)
透光式普通型
透光式夾套型(Z)
安裝、使用與維護
1、為了保證自動密超過計劃作用，容器內的介質壓力不得小于0.2MPa,在打開上下閥時，閥桿退出轉數不少于4轉(使鋼球封門時，不致于碰到閥桿的頂端)。
2、使用中的儀表應定期檢查。清洗玻璃板內外壁污垢，使液位顯示清晰。
3、檢修裝配玻璃板在旋緊螺栓時，要密切注意玻璃板受力不均而破碎。因此，螺栓須嚴格按圖示1、2、3┈┈┈10、11、12順序交叉地分多次夾緊玻璃板。
