概述：

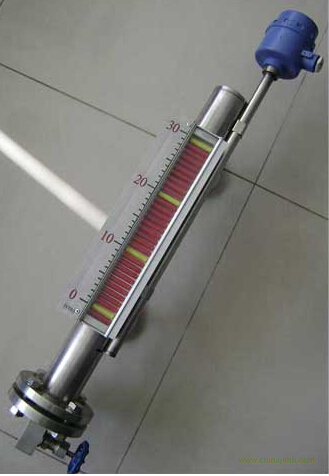

HC-UHZ型防爆磁翻板液位計（以下簡稱液位計），適用于工業生產過程中各種承壓（或敞開）貯液設備（塔、缸、槽、球形容器和鍋爐）的液體介質的液位檢測。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號，通過一定的電氣裝置達到自動控制和測量液位的目的。液位計是具有可靠安全性的檢測儀表。由于具有磁性藕合的隔離密閉結構，尤其適用于易燃、易爆和腐蝕有毒液體的液位檢測，從而使原復雜環境的液位檢測手段變的簡單和可靠安全。液位計具有就地顯示的直讀式特性，不需要多組液位計組合，可以單體進行全量程測量。設備擁有開孔少，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。
測量原理：
HC- UHZ型防爆磁翻板液位計應用液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180度，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
HC-UHZ型防爆型磁翻板液位計可廣泛應用于石油、化工、焦化、冶金、船舶、電力、輕工、環保等行業中的塔、槽、罐容器內各種液體液位的連續測量。屬就地指示（顯示）型液位計。可選配液位報警器和液位變送器。
防爆型磁翻板液位計主要特點：
1、顯示器以紅色指示液位，上部白色區域為無液部分，顯示直觀、醒目、夜明效果好。
2、液位測量范圍大，不受容器規格，形狀以及安裝位置的限制，全過程測量無盲區。
3、液位顯示器與被測介質完全隔離，安全，可靠。
4、接液部分選用不同的材料制造，可適用于各種腐蝕性介質液位的測量。
5、高溫以及有毒有害和易燃易爆介質液位的測量，均具有很強的適用性。
防爆型磁翻板液位計技術參數：
測量范圍：150～15000mm；
精確度：±10mm；
工作壓力：常壓～25MPa；
工作溫度：-200～600℃；
介質密度：0.5～2.0 g/cm3；
介質密度差：≥150kg／m3（測量界位）；
環境振動：頻率≤25Hz 振幅≤0.5mm；
跟隨速度：≤0.08m/s；
介質粘度：≤0.4Pa.S（可采用夾套加熱改善粘度條件）；
過程連接：
側裝法蘭：DN25／PN1.0，PN1.6，PN2.5/HG20592～20635-97；
頂裝法蘭：DN100／PN1.0，PN2.5凸面或DN100／ PN1.0，PN2.5凸面/HG20592 ～20635-97；或者由客戶指定安裝尺寸。
材質：
主導管：1Cr18Ni9Ti；304；316L ；PP；PVC；PTFE；
浮子：鈦；PTFE。
安裝與調試：
1、HC-UHZ系列產品已經經過我公司嚴格的試壓、模擬運行等測試。零位已經遷至實際零位，用戶可以直接安裝。
2、安裝時需注意主導管內切勿進入導磁雜質，以免影響浮球與顯示板的磁耦合性能。
3、安裝完成后需進行一次磁柱矯正，具體過程見使用說明書。
使用注意事項：
1、 防爆型磁翻板液位計與被測容器的上下分液管間最好各裝一只截止閥門以便打開或關閉液位計和便于液位計的維修。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。
2、 安裝液位計時，法蘭中心線垂直度≤4‰，當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭（或耳朵攀）作固定支撐以增加強度。 配套遠傳液位變送器與二次儀表之間隔連線，要求連線的芯線截面面積應大于 0.8mm2。與交 流電源同路平行鋪設時，至少應保持20厘米以上的間距，最好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
3、配套遠傳液位變送器與二次儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm2。與交流電源同路平行鋪設時，至少應保持20厘米以上的間距，最好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
4、選用液位控制器，其觸點容量均以阻性負載設計，如用非阻性或大力功率負載則要用中間繼電器轉換。
5、對液體介質中含有懸浮雜質的親磁物質的場合，不宜使用本液位計，因這些雜質會對浮子組件造成卡阻。
6、外形結構中的盲區（L1）與介質密度有關，故不同介質有不同盲區。
防爆型磁翻板液位計選型表：
型號
代碼
說明
HC-UHZ-51
磁翻板液位計
液位計類別
0
翻板指示
1
電遠傳帶翻板
液位計型號
0
基型
W
保溫型
D
插入型
J
耐腐型
S
防霜型
Z
保溫耐腐型
Y
插入耐腐型
報警控制
0
無報警
1
帶上限
2
帶下限
3
帶上下限
浮子材質
P
不銹鋼
L
防銹鋁
T
鈦
S
PVC塑料
F
氟塑包裹
主體材質
P
不銹鋼
L
防銹鋁
T
鈦
S
PVC塑料
F
氟塑管
PF
內襯四氟
PP
內襯丙烯
PE
內襯乙烯
連接法蘭
表一
介質溫度
表二
實際使用壓力
表三
介質比重
要注明
訂貨長度
要注明
/B
防爆型
表一：
公稱壓力
Mpa
Kgf/ cm2
0.6
1.0
1.6
2.5
4.0
6.3
10
16
220
320
代號
不銹鋼
A
B
C
D
E
F
G
H
I
J
碳鋼
a
b
C
d
e
f
g
h
i
j
法蘭標準
HG20593-97 DN20（RF）
HG20595-97（RF）DN20
H12-0-2
H12-0-3
表二：
介質溫度
-40～0℃
≤80℃
≤100℃
≤150℃
≤300℃
≤350℃
≤480℃
代號
A
B
C
D
E
F
G
表三：
使用壓力
（實際）
Mpa
Kgf/ cm2
0.6
1.0
1.6
2.5
4.0
6.3
10
16
220
320
代號
A
B
C
D
E
F
G
H
I
J
訂貨時請提供下列參數：
1、型號規格；HC-UHZ；
2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成；
3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離；
4、工作壓力：最高承受壓力；
5、工作溫度：測量液體的最低、最高溫度；
6、材質要求：接液材質，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，使用最多的法蘭是DN20或DN25；
9、特殊要求：請在訂貨前詳細注明，如是否要帶遠傳、保溫夾套等等。
