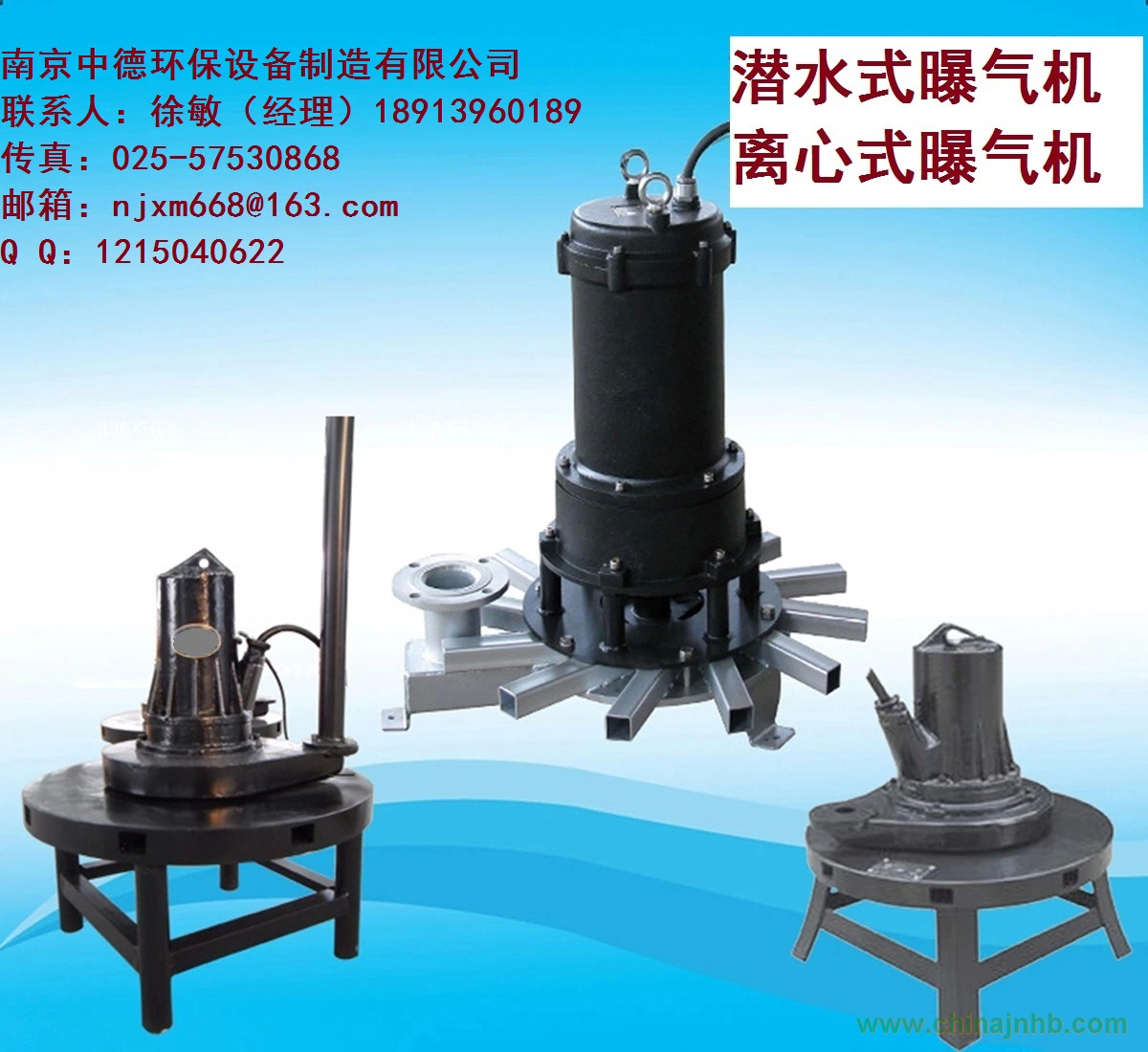

Q X B 型潛水離心曝氣機
|
一、主要用途和適用范圍
潛水曝氣機主要用于污水處理廠的曝氣池、曝氣沉沙池，也可用于小型污水處理裝置，工業廢水處理和魚
塘增氧等場合。
使用條件：最高介質溫度＜40℃；介質PH值為5～9
每二次啟動間隔時間不小于10分鐘
二、系統說明
1、產品特點
（1）結構緊湊，占地面積小，安裝方便；
（2）除吸氣口外，其余部分潛入水中，噪音小；
（3）吸入空氣量大，產生氣泡多而細，溶氧率高；
（4）無需鼓風機，節省工程投資。
2、產品構造及工作過程
潛水曝氣機由潛水排污泵、混氣室、底座、進氣管、消音器等組成。
進氣管上端為空氣吸入口位于水面之上，下端與混氣室聯通。接通電源后，高速水流從葉輪出口流出經混氣室形成負壓，空氣被吸入并與液體介質混合，混合液從出口擴散流出，完成對液體介質的充氧。
|
|
|
三、性能曲線
|
|
|
四、主要技術參數
|
|
型 號
|
功 率
|
作用范圍
（m）
|
水深min-max
（m）
|
空氣吸入管徑
（mm）
|
最大吸入空氣量
（m3/h）
|
溶氧量
(kgO2/h)
|
重量
（kg）
|
|
HP
|
KW
|
|
QXB1.5
|
2
|
1.5
|
1.0-2.0
|
1-3.0
|
40
|
30
|
2-1
|
104
|
|
QXB2.2
|
3
|
2.2
|
2.5-5.0
|
1-4.0
|
50
|
40
|
3-2
|
117
|
|
QXB3.7
|
5
|
3.7
|
3.0-6.0
|
1-4.0
|
65
|
80
|
5-3
|
132
|
|
QXB5.5
|
7.5
|
5.5
|
3.5-7.0
|
1-4.0
|
65
|
128
|
9-5
|
279
|
|
QXB7.5
|
10
|
7.5
|
4.5-9.0
|
1.5-4.5
|
80
|
170
|
13-7
|
286
|
|
QXB11
|
15
|
11
|
5.0-10.0
|
1.5-4.6
|
80
|
265
|
18-8
|
340
|
|
QXB15
|
20
|
15
|
5.8-11.5
|
1.5-4.8
|
100
|
330
|
23-10
|
355
|
|
QXB18.5
|
25
|
18.5
|
5.9-11.8
|
2.0-5.0
|
100
|
385
|
29-14
|
405
|
|
QXB22
|
30
|
22
|
6.0-12.0
|
2.0-5.5
|
100
|
470
|
36-19
|
420
|
|
QXB30
|
40
|
30
|
7.3-14.5
|
2.0-6.0
|
150
|
510
|
41-21
|
1000
|
|
QXB37
|
50
|
37
|
7.5-15.0
|
2.0-6.0
|
150
|
570
|
52-22
|
1080
|
|
QXB45
|
60
|
45
|
7.8-15.5
|
2.0-6.0
|
150
|
630
|
62-25
|
1150
|
|
QXB55
|
75
|
55
|
8.0-16.0
|
2.0-6.0
|
150
|
825
|
82-40
|
1200
|
|
|
五、型號說明
|
|
|
|
1、應用范圍
QXB型潛水曝氣機（以下簡稱曝氣機）適用于污水處理廠的曝氣池、曝氣沉砂池，也可用于小型污水處理裝置、工業廢水處理和養殖塘增氧。
2、工作條件
-
? 介質溫度不超過40℃；
-
? 介質的PH值在5～9之間；
-
? 介質密度不超過1150kg/m3；
-
? 潛水深度應不超過允許的***大潛水深度；
-
? 介質中不允許有纏繞物和漂浮物。
曝氣機應完全在水下作業，不能在易燃易爆的環境下或有強腐蝕性液體的環境中工作！
3、結構與功能：
曝氣機糸統由曝氣機、電控箱等組成
3、1曝氣機：
曝氣機由潛水電機、進氣室、混合室、葉輪、導輪、底座、進氣管和消音器組成。進氣管上端連接消音器，空氣吸入口位于水面之上，下端與進氣室聯通。運行時由于葉輪旋轉，高速水流從葉輪出口流出經混合室形成負壓，因而空氣經進氣室被吸入混合室與污水混合，氣水混合液從混合室流道高速噴射，完成對污水的充氧。經專門設計的曝氣機可使曝氣達到***佳性能。
3、1、1、電機 曝氣機的電機為三相鼠籠式電機，防護等級為IP68，絕緣等級常規為F級；電機可連續運行，亦可每小時啟動10次以內；電機負載在額定功率以內時，其額定電壓偏差為380V±5%；電機溫升由周邊循環水流冷卻。電機軸與轉子組成轉子總成，是作為一個整體部件提供的。
3、1、2、油室 由軸承座與機封座形成的空腔，內儲32號機械潤滑油用于潤滑和冷卻機封，并具隔離泄漏液作用。
3、1、3、軸承 均采用進口一次性潤滑軸承，設計使用壽命100，000小時以上。
3、1、4、密封 曝氣機端面、徑向密封用O型圈和平面密封膠進行密封；電纜入口密封采用特殊加工的水密電纜以阻隔外部液體進入電機；軸向密封采用雙向機械密封，分別對電機和油室進行密封；外表多遍涂刷的防腐漆和聚氨脂面漆有效地防止了周邊液體對電機、油室內的滲透。
3、1、5、監控裝置 額定功率2.2kW及以上的曝氣機，分別通過已設置的超溫傳感器（定子內裝有兩個串聯在一起的的熱敏開關，溫升至135℃時開關斷開，切斷電源）和油室泄露保護器（油室裝有泄露探頭，適時反映油室內油水混合物電阻值的變化）對電機超溫和油室泄漏進行保護和監控。
3、1、6、葉輪 葉輪的優化設計保證了高效、無阻塞運行。
3、1、7、混合室 空氣經進氣室進入混合室進行氣水混合，混合均勻、高效，并可控制噴射方向。
3、2電控箱
通、斷電和電氣信號控制
