轉鼓式粉碎型格柵基本結構，粉碎型格柵破碎機安裝圖示
FS雙轉鼓粉碎型格柵機_一體化預制泵站專用粉碎型格柵機廠家
粉碎型格姍是為市政污水泵站開發的裝置。該機能將混在下水道中的布片、木片、空瓶罐等固體物粉碎，以防止下水道水處理設備的堵塞，保證下水道水處理設備正常運行。該設備既可以 與傳統泵站配合的使用，也可以單獨使用，從而改變傳統泵站應用形式。本機主要適用范圍：
1）安裝于泵站進水口，對固體物的破碎；
2）安裝于攔污柵后，對從水中撈上的飄浮物的破碎；
3）安裝于焚燒爐前，將垃圾破碎至便于運輸?shù)某叽纾?/span>
4）安在污水處理管道中，對混入污泥中固體物的破碎
5）對回收的空罐、電池、塑料品等的破碎。
本機所能破碎的物品有：破布、玻璃、紙制品、木制品、生理用品、空罐、渣滓、橡膠制品、繩類、軟管、皮制品、塑料品等。

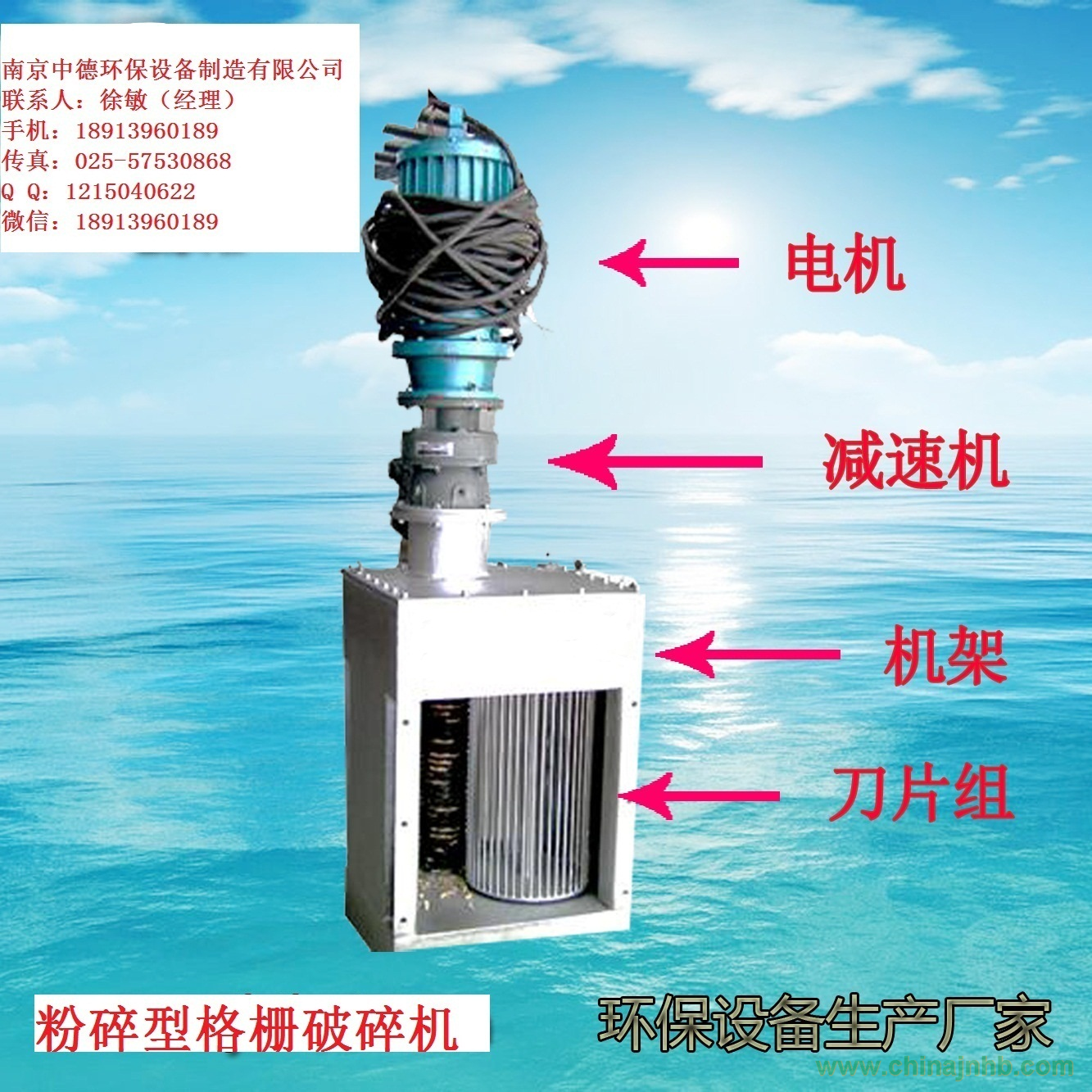

本機主要由驅動部件、主動軸、從動軸、銑刀、機械密封、殼體等構成。
驅動部件帶動主動軸轉動，同時主動軸通過精密齒輪帶動從動軸轉動，使固定于兩軸上的銑刀呈逆向旋轉，而將固體物咬擠破碎。
特點 可代替格柵或與格柵配合使用，無需清理廢棄雜物，
1.在水中進行破碎處理，既能保護水處理設備，又可避免臭氣外泄，保護環境。
2.破碎性能優良，具有過載保護功能，運行安全可靠，可自動控制。
3.具有自動清洗功能。
4.安裝及維修保養簡單
滿足不同客戶要求，多種型號供選擇!
轉鼓式粉碎型格柵基本結構，粉碎型格柵破碎機安裝圖示
FS雙轉鼓粉碎型格柵機_一體化預制泵站專用粉碎型格柵機廠家
DFS單轉鼓渠道式粉碎型格柵
產品優勢
南京中德環保單鼓渠道式粉碎型格柵，切割區包含兩組獨立刀片軸和一個不銹鋼無軸轉鼓，增大了過流量，配合不同類型的安裝支架,適合中高流量的渠道或泵站安裝使用。
工作原理
1．污水攜帶垃圾進入粉碎型格柵切割區；
2．大于8mm的大塊垃圾被轉鼓截留，并被轉送到切割區粉碎；
3．小于8mm的小塊垃圾被水流裹挾通過轉鼓區；
4．被粉碎后的大塊垃圾被粉碎成6-12mm顆粒，并通過切割室；
5．被粉碎后的顆粒流向下游。
組件材料
◇ 電機
特制電機，多種功率可選
◇ 減速機
行星齒輪減速機，抗負荷沖擊能力強
◇ 刀片和墊片
美國進口熱處理合金鋼，表面經過均勻的硬化處理，硬度不小于45~50HRC
◇ 軸
優質熱處理4140六角合金鋼
◇ 外殼基座
球墨鑄鐵,耐腐蝕
◇ 安裝支架
高強度不銹鋼
◇ 轉鼓柵網
高強度不銹鋼
機械特性
◇ 安裝簡易靈活
適用于大部分現有的渠道，無需改造
◇ 機械密封
耐高壓，可達6.3kg/cm2
無需清理，無需調整填料壓蓋
◇ 高流量側欄
增加流量
減少水頭損失
引導顆粒進入切割室
◇ 雙軸設計
比單軸粉碎器適應更多種類的固體顆粒
兩個反向旋轉的軸致使顆粒物在雙軸間被粉碎
◇ 刀片選擇
根據客戶需求進行各種齒型設計，以適應各種特殊情況需要
◇ 鍍鈦刀片和墊片
表面經過鍍鈦處理的刀片和墊片，更耐磨耐腐蝕，同等環境下，使用壽命比普通刀片延長2倍
◇ 低底座
在低流量時可最大限度地利用切割室來提高粉碎能力
◇ 頂部緊固裝置
可以簡單緊固維修，無需把設備從渠道中提出
◇ 不銹鋼無軸轉鼓
無軸設計，防止污物纏繞或堵塞
◇ 轉鼓和刀片間隙小
轉鼓和粉碎器之間間隙小，可獲得更高的固體捕獲率
◇ 軸襯導流裝置
引導垃圾進入切割室，保護密封不受砂石侵害
智能控制柜
◇ 配置西門子可觸摸液晶屏，中文顯示，預留MODBUS通訊接口，可遠端控制；
◇ PLC等關鍵元器件采用西門子，ABB,施耐德等國際知名品牌；
◇ 可設置自動啟動和停止，及自動運行時間和次數；
◇ 堵轉電流、反轉次數、反轉時間均可自由設定；
◇ 帶電機漏水、過載、過熱、短路、缺相等保護；
◇ 設備運行狀態、電機負載電流、故障狀態均可實時顯示及歷史查詢。
設備選型表
|
型號
|
流量
|
規格尺寸
|
最小渠道寬度（W）
|
毛重
|
|
A
|
B
|
C
|
D
|
|
DFS-Q-300
|
300
|
1450
|
626
|
428
|
367
|
405
|
347
|
|
DFS-Q-Q600
|
600
|
1575
|
779
|
556
|
435
|
560
|
486
|
|
DFS-Q-Q800
|
800
|
1753
|
957
|
734
|
435
|
560
|
526
|
|
DFS-Q-Q1100
|
1100
|
1932
|
1135
|
912
|
435
|
560
|
572
|
|
DFS-Q-Q1500
|
1500
|
2110
|
1313
|
1090
|
435
|
560
|
625
|
|
DFS-Q-Q2000
|
2000
|
2300
|
1503
|
1280
|
435
|
560
|
710
|
|
DFS-Q-Q2600
|
2600
|
2520
|
1723
|
1500
|
435
|
560
|
790
|
安裝示意圖
廠家直銷價，可根據客戶實際需求選訂型號，質優價廉，量大更優惠。真誠期待與您合作！
