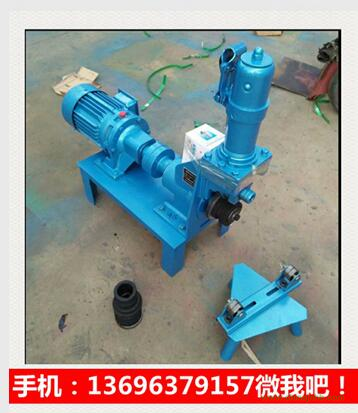

電動液壓滾槽機 50-168型電動液壓滾槽機 76-219型滾槽機  76-325型滾槽機

純銅電機電動液壓滾槽機

一、電動液壓滾槽機用途：
滾槽機是在使用溝槽接頭作為管道連接件時，對管子進行預處理的專用工具。可用于消防、自來水、礦井等管道的安裝。
二、工作原理：
轉動的凹壓輪帶動管子轉動， 凸壓輪在油缸作用下緩緩向管子加壓，從而形成所需的凹槽，以備安裝時使用

三、電動液壓滾槽機的操作：
1、 裝上管子，先不要壓上滾輪，開機旋轉，如果管子端面在旋轉過程中總是靠在擋片上，則轉向是對的，如果管子慢慢的從滾輪上退出來，則反向旋轉。
2、 壓下滾輪至上滾輪微接觸管子，這時看清刻度針所指刻度。
3、 繼續壓上滾輪達到所要求的管子深度。

壓槽范圍：76-219型 50-168型76-273型產品電壓：380v
產品重量：75kg
電機功率：電機1.1KW      保證銅蕊  如假包換
產品特色：鑄鋼防漏油油頂 升級聯軸器壽命更長讓您用的舒心又放心

壓管范圍

管件     下滾輪   上滾輪 擋片

76-219     60     88     79

114-165    78      88    109

219-325    78      88    109

3.出廠時機上裝有114-165滾輪，如需更換請按順序：松開“U"型架右側固定螺栓，抽出滾輪，然后更換上滾輪，卸下下滾輪螺栓，換下滾輪。

4開機前檢查電源是否缺相，減速機是否缺油。

5.裝上管子先不要壓上滾輪，開機旋轉，如果管子端面在旋轉過程中總是靠在擋片上，則旋轉方向是對的。

6.將要加工的管子架設在滾槽機凹壓輪和托架上。

7.調整使其處于水平或托架稍微高一點，將管子端面與滾槽機上面貼緊。

8.啟動電機，緩緩壓動手柄，是凸輪滾壓管子到要求的溝槽深度為止，停機。

9.檢查溝槽深度和寬度，確認符合要求。

10.卸荷，取出管子，完成一次操作。

滾槽深度：0.25±0.02   滾槽寬度：13.5左右

壓槽機使用說明
1） 首先備好380v/50Hz，20A電源插座一個。檢查是否安全漏電缺相等，防止因缺相燒壞電機。
2） 檢查油缸里的液壓油是否在合適的位置，并試壓油泵檢查油泵里是否有空氣。如果油泵無力，或者上輪滑塊下行緩慢：那松開放氣螺栓，連續試壓油泵，直到從放氣孔處沒起泡冒出為止，并緊固放氣孔。
3） 放置滾槽機并調整到水平的位置。根據管子的粗細調整三角支架的高低。以確保在滾槽的時候鋼管的平衡。如果滾壓大口徑鋼管，那必須先緊固滾槽機，可以在地上打上固定鉚釘，以防止滾槽機移動。
4） 將鋼管的端面與滾槽機下輪的定位盤緊貼后，啟動滾槽機開關，緩慢平穩的扳動油泵的手柄。如果管子向外跑，可適當調整三角支架的高度，或者通過選擇倒正開關，選擇滾槽機要么正轉，要么反轉。
5） 滾壓到要求的尺寸后，停機，查滾槽的寬帶和深度。
6） 卸載，卻出滾壓成的鋼管，并切除端面和滾壓槽附近的毛刺和鐵削。

四、故障排除

1.壓管后管子密封面呈喇叭狀或開裂有三方面原因：

A、工作間隙大，可設法調整。

B、下滾輪裝錯，可按規定更換下滾輪。

C、管子硬度過高。

2.滾輪下行時不到位且不行走，壓桿壓下時有彈性有三個原因：

A、油量不足,可加入32號機油或摩托車機油。

B、油路中進入氣體，可松開單向閥和放油螺絲，循環壓油排除氣體。注意：一定要在手動閥體壓下時緊好放油螺絲。

C、單向閥密封不嚴，原因是油太臟，需油路清洗，過程如下：

（1）斷開電源

（2）松開單向閥，卸下注油螺絲加入汽油，擰緊放油螺絲，用壓桿循環壓油。

（3）將汽油從單向閥孔內壓出，注入液壓油，放氣即可。

五、注意事項

1.隨時檢查電機、減速機聲音是否正常，每10天注油一次。

2.檢查U型架是否松動。

3.油路清洗，務必斷開電源。

4.滾輪軸內每天加注一次黃油。

六、壓槽時管子向外跑偏排除法

1.可抬高三角托架的高度，讓后端高于前端。
