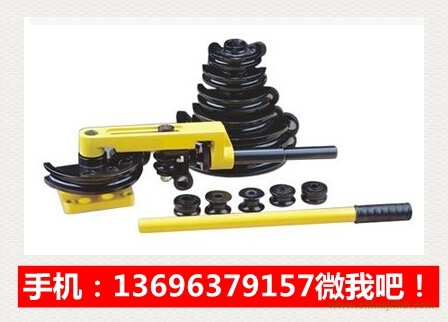

SWG-25手動彎管機 手動彎管器
是冷彎成型簡易手動彎管機。不用加熱灌沙等工藝。彎曲圓弧光滑、清晰、變形小。使用方便，便于攜帶。適合于廠礦、農村、化工、制冷、建筑、電氣線路、管子安裝，是以上行業必備的常用工具。
|
彎管外徑 × 壁厚（ mm ）
|
彎曲角度
|
彎曲半徑
|
|
Φ 10×2.25
|
≤ 180
|
4D
|
|
Φ 12×2.25
|
≤ 180
|
4D
|
|
Φ 14 × 2.25
|
≤ 180
|
4D
|
|
Φ 16 × 2.75
|
≤ 180°
|
4D
|
|
Φ 19 × 2.75
|
≤ 180
|
4D
|
|
Φ 22 × 2.75
|
≤ 180
|
4D
|
|
Φ 25 × 2.75
|
≤ 180
|
4D
|
二、SWG-25手動彎管機 產品結構特點
1 、底座 2 、支架 3 、模頭
4 、滾輪 5 、螺栓 6 、定位塊 7 、絲桿 8 、螺母 9 、手柄 10 、套柄 11 、搖板 12 、螺栓
SWG-25手動彎管機使用方法
1. 先把低座1固定。
2. 根據所需彎管尺寸選擇模頭和滾輪。
3. 使用時模頭套入低座軸上然后把支架2套入軸上，再把滾輪4放入定位塊，用螺栓套入固定。
4. 把支架轉到搖板11處，把所彎的管子插入模頭和滾輪之間，調節螺母8，使模頭、管子、滾輪貼合，即可轉動手柄。
