億表通RS485-MODBUS遠傳燃氣表

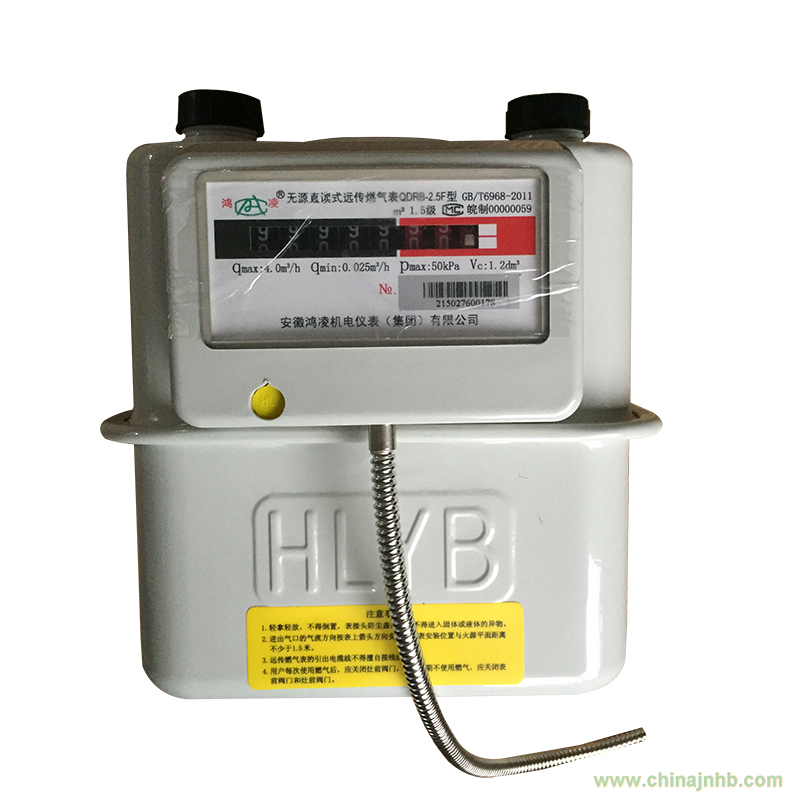

QDRB系列無源直讀式遠傳閥控燃氣表是在容積式膜式燃氣表的基礎上加裝具有無源位置判斷功能的遠傳氣表傳感器，并不改變原來氣表的計量等性能，實現氣表數據的抄收及遠距離傳輸的智能氣表，同時具有遠程控制無源直讀式遠傳閥控燃氣表打開或關閉控制閥的功能。其關鍵技術是光電變換和無源位置判斷技術在氣表中的應用，解決的關鍵問題是氣表的光電轉換器小型化并保證其能長時間可靠的工作。產品嚴格執行國家標準GB/T6968-2011和企業標準Q/AHL002-2011。該系列產品除了具有計量精確、適應氣質強、性能穩定等特點外，遠程抄表、閥控功能更符合現代家居理念——不僅提高了抄表工作效率和降低了管理費用，還能有效地指導用戶安全、規范用氣。

一、工作原理

燃氣流動時，氣表字輪轉動，氣表機械計量部件工作，同時帶動氣表字輪轉動，當需要抄表時數據處理模塊控制光電傳感器的采集板瞬間供電，左邊光電采集板發射管發光，經過有槽的地方能透過光，照射到字輪右邊光電采集板對應的接收管上，產生電信號，并將字輪指示值轉換為二進制代碼，經數據處理模塊數據處理遠傳給集中抄表儀或計算機，實現遠傳抄表。

當需要開關氣表閥門時，計算機發“開閥”或“關閥”指令后，在小于5秒時間內遠傳氣表就自動打開或關閉燃氣控制閥，實現遠程控制開關閥的目的。
