【簡單介紹】

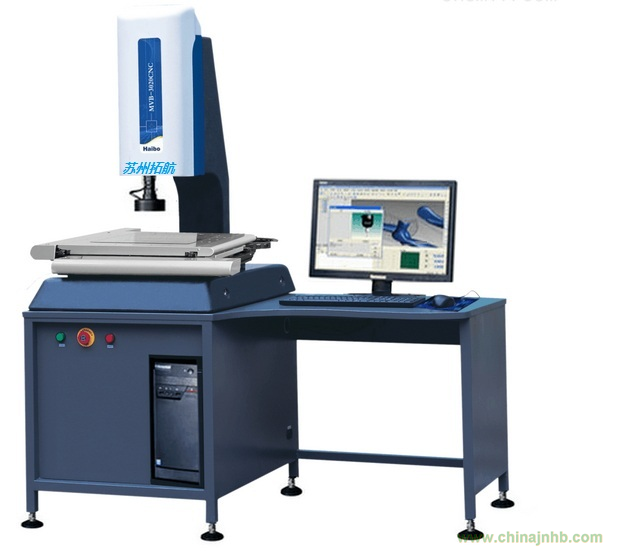

二次元影像測量儀廠家
3D影像復合式 測量儀 低價促銷搶購中特 點
1.采用SB雙重閉環運動控制系統，電機在高速運動時具有精確的定位性能。
2.采用進口COOMUSK伺服電機，提高了機器運行速度，還簡化了儀器與PC機的接口，PC機與儀器通過USB線和S端子線連接。
3.采用花崗石平臺、新型立柱及工作臺，外觀簡潔大方。
4.表面光由獨立40組光源組成，每一組均為恒流源驅動，200級連續
【詳細說明】
|
二次元影像測量儀廠家 3D影像復合式 測量儀 低價促銷搶購中
用 途
適用于精密零部件的檢測和質量控制。
在機械、電子、五金、塑膠、模具等行業中都得到廣泛使用。
特 點 二次元影像測量儀廠家 3D影像復合式 測量儀 低價促銷搶購中
1.采用SB雙重閉環運動控制系統，電機在高速運動時具有精確的定位性能。
2.采用進口COOMUSK伺服電機，提高了機器運行速度，還簡化了儀器與PC機的接口，PC機與儀器通過USB線和S端子線連接。
3.采用花崗石平臺、新型立柱及工作臺，外觀簡潔大方。
4.表面光由獨立40組光源組成，每一組均為恒流源驅動，200級連續可調。
5.配有我公司專用的CNC軟件，大大提高測量效率。
|
測量軟件介紹二次元影像測量儀廠家 3D影像復合式 測量儀 低價促銷搶購中
|
|
一、直接元素測量
|
|
能測量12種元素（點、直接、圓、圓弧、橢圓、矩形、槽形、O形環、距離、角度、開運線、閉云線）。
測量方法多樣（自動判別測量、采點測量，對比測量、公差對比測量，預置元素）。
單點采集方法有多種：可鼠標采點，十字線尋邊采點，放大采點，直線采點，鼠標自動捕捉。
|
|
二、間接測量
|
|
兩元素之間的距離，兩邊夾角，多點構成平面的平面度等，都可以通過軟件的構造功能來實現。可以構造的元素有：點，線，圓，弧，角度，平面等
|
|
三、影像測量高度差
|
|
先在一個平面聚焦，軟件會記錄一個平面的最高點數據，然后在另一個面聚集，軟件同樣會記錄下一個點的數據，軟件通過亮點的坐標計算出兩個面的高度差，誤差小于0.005mm.
|
|
四、掃描功能
|
|
可以把一個工件的輪廓掃描出來，然后轉到CAD進行編輯，得出了設計圖紙，從而得到此工件的數據，實現二維抄數。
|
|
五、地圖功能
|
可以可一個工件完整的圖片拍出，在圖片進行測量和標注。圖片可以儲存，在調出進行測量。
|
|
六、宏測量
|
|
宏測量功能就是，將一連串相同的"構造測量"，構造命令關聯到一個按鈕上，點擊按鈕，即開始執行宏測量功能，宏測量功能會自動完成構造動作，減少用戶操作鼠標次數，提高工作效率。
|
|
七、模板測量
|
|
模板測量方法，也是目測方法的一種，主要是通過用戶眼睛目測，看是否合格，類似于投影儀上用到的標準規格板。
|
|
模板測量，主要有十字線模板，方格模板和同心圓模板。
|
|
十字線模板主要用來測量角度，方格模板主要是用來測量距離，通信團模板主要用來測量圓。
|
|
八、預置元素
|
|
軟件可以在機械坐標系或者工作坐標系隨便預置元素。
|
|
九、坐標系建立
|
|
可以隨便建立多個工件坐標系，然后十字線隨坐標旋轉，因此不用去擺正元件。建立工件坐標系的還一個好處就是保持跟圖紙一樣的基準，這樣測量時可以得到X和Y向距離。
|
十、數據輸出：
|
|
測量完的數據不需要用手去抄寫，可以直接導出到Word、Excel、Tct、Cad然后打印。
|
|
十一、專業SPC統計分析 PROFESSIONALSPC STATISTICS ANALYSIS
|
|
將測量數據導入SPC可以生成常用的管制圖，計理值管制圖有；平均數全劇管制圖，平均數標準差管制圖，中位數全距管制圖，個別值與移動全距管制圖，直方圖，CPK推移圖，規格與制程標準管制圖，制程狀態分析圖，制程建議分析圖等。對生成的圖形可以利用八大判定規則進行判定，為用戶對產品品質狀態及時了解，對于計數值數據還提供了單質量監控，及時了解產品狀態。
|
二次元影像測量儀廠家 3D影像復合式 測量儀 低價促銷搶購中
|
儀器型號
|
VMU3020
|
VMU4030
|
VMU5030
|
|
工作臺
|
工作臺尺寸
|
600*390
|
700*490
|
800*490
|
|
玻璃臺尺寸
|
350*250
|
450*350
|
550*350
|
|
運動行程X.Y
|
300*200
|
400*300
|
500*300
|
|
Z軸升降行程
|
200(Focus)
|
200(Focus)
|
200(Focus)
|
|
X、Y、Z軸數顯分辨率
|
0.5um
|
0.5um
|
0.5um
|
|
X、Y坐標示值誤差
|
≤（1.5+L/200）L為被測長度，單位：mm）
|
|
儀器重量
|
330
|
450
|
500
|
|
外形尺寸
|
620*840*1020
|
720*1040*1020
|
800*1040*1020
|
|
電機
|
三軸運動速度
|
200mm/s
|
|
三軸定位精度
|
0.001mm
|
|
影像系統
|
攝像機
|
TEO彩色1/2″CCD攝像機
|
|
變焦鏡頭
|
變焦鏡頭帶同軸光變焦鏡頭（二選一）
|
|
變焦鏡頭倍率
|
0.7-4.5X
|
|
視頻總倍率
|
20-128X
|
|
物方視場
|
11.1-1.7mm
|
|
電源
|
AC220V/AC110V
|
|
消耗功率
|
100W
|
|
儀器配件
|
1X鏡筒（標配）
|
0.5X鏡筒（選配）
|
工作距離
|
|
變焦鏡頭
|
0.7-4.5X
|
0.7-4.5X
|
|
|
添加鏡頭
|
視頻放大
|
物方視場
|
視頻放大
|
物方視場
|
|
0.5X 可選
|
10X-64X
|
22-3.4
|
5X-32X
|
44-6.8
|
175
|
|
標準型
|
20X-128X
|
11.1-1.7X
|
10X-64X
|
22-3.4
|
92
|
|
2X可選
|
40X-256X
|
5.5-0.9
|
20X-128X
|
11.1-1.7
|
36
|
|
