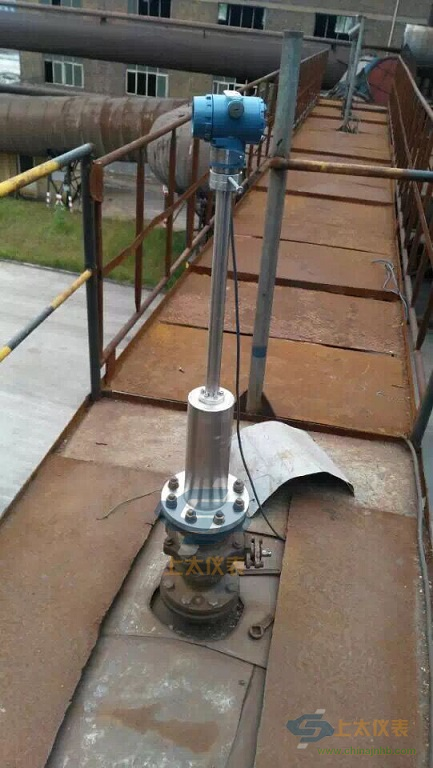

STF系列在線拆裝型靶式流量計可在管道不斷流的情況下安裝、拆卸流量計，在工廠須持續開車運轉的大型主干管線上，特別適用在線可拆裝型流量計，節約旁通管道的費用，并且可隨時拆卸流量計，無須停產，便于檢修和維護。如果要在介質流動的管道安裝靶式流量計，應有專門帶壓開孔設備及有安裝資質的安裝人員，保證生產安全。
【在線拆裝靶式流量計選型注意】
1、由于在線拆裝流量計結構密封的原因，工作壓力不能超過4Mpa，溫度不能高于80度，不能低于負20度，超出此范圍將不適合選用此種結構流量計；
2、在管道不斷流情況安裝在線拆裝型靶式流量計應有專門帶壓開孔設備及有安裝資質的安裝人員，保證生產安全。
靶式流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量。上太儀表STF/SBL系列靶式流量計是第三代電容力感應式流量計，采用芯片級的電容式力傳感器、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心，具有很高的靈敏度、準確度，量程范圍寬。
【在線拆裝型靶式流量計典型應用】
◆ 高爐煤氣、焦爐煤氣、煙道氣等臟污、結垢、低壓、低流量的氣體計量場合；
◆ 氨氣、含硫煙氣、電廠煙氣等腐蝕性氣體介質的流量計量；
◆ 大型管道、矩形管道、負壓管道、不規則管道；
【靶式流量計參數】
|
產品名稱
|
在線可拆裝靶式流量計
|
|
適用介質
|
大管徑氣體介質的流量計量（高爐煤氣、焦爐煤氣等）
|
|
管徑(DN)
|
DN200～DN2000mm至更大
|
|
公稱壓力
|
0.6～4MPa (指連接法蘭公稱壓力，非介質的工作壓力)
|
|
工況溫度
|
-20～+70℃
|
|
測量精度
|
±1.5%FS
|
|
量程范圍
|
1:10
|
|
殼體材質
|
碳鋼；不銹鋼；
|
|
供電方式
|
內置3.6VDC鋰電池(可用兩年)；外供24VDC；
|
|
輸出信號
|
4～20mA二線制；脈沖0～1000HZ；RS485
|
|
防護等級
|
IP65；IP67
|
|
防爆標志
|
本安型ExiallCT4；隔爆型ExdllCT4
|
|
表頭顯示
|
累積流量；瞬時流量；滿量程百分比；故障自檢
|
|
連接方式
|
插入式
|
|
安裝要求
|
水平管道上安裝；前后直管道應滿足前10D后5D(D公稱通徑)
|
|
特殊連接
|
在線拆裝式；(需特殊連接定貨時請說明)
|
【靶式流量計產品特點】
◆ 采用先進的第三代電容式力傳感器，性能可靠，精度、靈敏度高；
◆ 耐臟污，不堵塞，抗振動、電磁干擾，抗雜質能力特強；
◆ 無可動部件，耐臟污，一體式智能顯示，安裝簡便免維護；
◆ 壓力損失小，僅為標準孔板的1/2△P左右；
◆ 適用介質范圍廣：能準確測量各種溫度下的氣體、液體、蒸汽流量，可測二相流；
◆ 可選用多種防腐及耐高低溫材質(如哈氏合金，鈦等)；
◆ 整機全密封無死角，無任何泄漏點，可耐42MPa高壓；
◆ 傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
◆ 具有多種安裝方式供選擇，安裝簡單，費用低；
◆ 具有一體化溫度、壓力補償，直接輸出質量或標方；
◆ 具有可選小信號切除、非線性修正、濾波時間可選擇；
◆ 計量準確，精度可達到0.2~1.5%；
◆ 重復性好，一般為0.05～0.08%，測量快速；
◆ 儀表內設自檢程序，故障現象一目了然；
◆ 多種輸出形式，能遠傳各種參數；
◆ 抗震動性強，一定范圍內可測脈動流。
【靶式流量計安裝注意事項】
不允許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，直管段要求前10D,后5D，對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計。
【生產能力】年產一萬套
