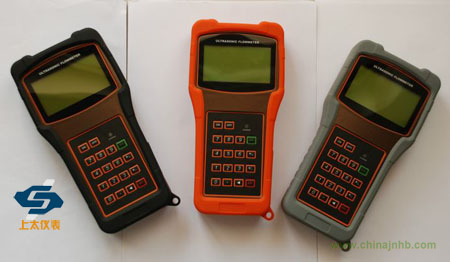

上太儀表TUF系列高品質便攜手持式超聲波流量計，采用外夾式傳感器安裝，內置鎳氫充電電池可連續工作12小時以上，實現快速移動測量。不破壞管道，零壓損，測量準確度幾乎不受介質溫度、壓力影響等優點，尤其是在大管徑流量測量方面，其優越性更加明顯，受到用戶的廣泛歡迎。

◆高精度測量：線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%
◆體積小、重量輕：體積僅為210×90×30mm，重量僅為0.5kg

◆充電電源：內置大容量鎳氫充電電池，可支持流量計連續工作12小時以上
◆大屏幕液晶顯示：可同時顯示累積流量、瞬時流量、流速、工作狀態等
◆內置數據記錄器：被指數據記錄器空間為24k字節，可以存儲2000行的測量數據

【手持式流量計標準配置】
1、手持超聲波主機一臺
2、M1型中探頭(DN50-700mm)一副
3、綁帶一副
4、耦合劑一瓶
5、卷尺一個
6、充電器一個
7、5米×2專用信號線一副
8、說明書、合格證、裝箱單各一份

【超聲波流量計原理】
超聲波流量計（以下簡稱USF）是通過檢測流體流動時對超聲束（或超聲脈沖）的作用，以測量體積流量的儀表。聲波在流體中傳播，順流方向聲波傳播速度會增大，逆流方向則減小，同一傳播距離就有不同的傳播時間。利用傳播速度之差與被測流體流速之關系求取流速，稱之傳播時間法。為實現流量（流速）測量，首先需要有一個發射超聲波的換能器（俗稱超聲波探頭） ，通常采用石英等材料制成的壓電元件作為換能器。發射超聲波時是利用負壓電效應，即利用高頻電脈沖的作用，使壓電晶體高頻振動，從而發出脈沖變化的高頻壓力波（即超聲波） 。超聲波以某一角度射入流體中傳播，然后由裝在管道對面的接收換能器接受。接受換能器則利用正壓電效應，將高頻壓力波又轉換成高頻的電脈沖信號。

超聲波流量計流量公式如下：

1928年德國人研制成功第一臺超聲波流量計。近年來，隨著集成電路、基于高速數字信號的處理技術的快速發展，使超聲波流量計得以克服以前的精確度不高，響應慢，穩定性與可靠性差等致命弱點，超聲流量測量技術取得了長足進展。

上太儀表TUF系列超聲波流量計采用了先進的多脈沖技術、信號數字化處理技術及糾錯技術，使流量儀表更能適應工業現場的環境，計量更方便、經濟、準確。產品達到國內外先進水平，可廣泛應用于自來水、污水廠、石油、化工、冶金、電力、給排水等領域。

【流量計產品參數】

 便攜手持式超聲波流量計

【超聲波外夾式傳感器的常用安裝方法】

a、V法安裝
V法一般情況下是標準的安裝方法，使用方便，測量準確。可測管徑范圍為15mm至大約400mm；安裝探頭時，注意兩探頭水平對齊，其中心線與管道軸線水平。

b、Z法安裝
當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚，造成V法安裝信號弱，機器不能正常工作時，要選用Z法安裝。原因是；使用Z法時，超聲波在管道中直接傳輸，沒有折射（稱為單聲程），信號衰耗小。Z法可測管徑范圍為100mm至6000mm。實際安裝流量計時，建議200mm以上的管道都要選用Z法（這樣測得的信號最大）

【生產能力】年產一萬套
【公司網站】www.styb.cn
【廠家熱線】０２９－８４２１１２１１，１３７５９８７８１８７

西安上太儀表感謝您關注本公司產品！依托古都西安堅實的工業基礎、強大的科研能力，匯集西部尖端人才，上太人以“嚴謹、務實、創新”為理念，為客戶奉獻行業精品。我們鄭重承諾，本公司產品從出廠之日起12個月三包，出現非人為損壞質量問題，本公司負責包修、包換、包退，并提供終身維護服務。
