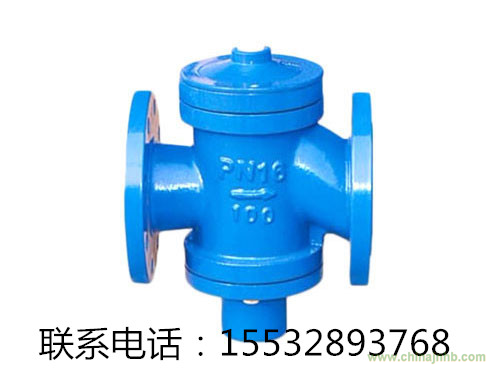

動態流量平衡閥是通過自動改變閥芯的過流面積、適應閥前后壓力變化，來控制通過閥門流量的。它的流量可以在生產廠里設定，也可以在現場設定，或根據要求電控調定。

動態流量平衡閥的外形與結構與自力式壓差控制閥相似，不同的是自力式壓差控制閥是外連接取壓方式，自力式流量控制閥是內連接取壓方式。

對于一般閥門而言，當閥芯開度一定時，通過閥門的流量隨著壓差的大小變化。而自動平衡閥在壓差變化時，動態自力式流量控制閥能夠自動調節開度以限制閥門流量的增加或減小，從而起到恒定流量的作用。

動態流量平衡閥可在出廠前根據管路的流量預先設定好，而不必到現場調試。設定好的自力式流量控制閥，安裝到系統上時，只要閥門兩端的壓差值在工作壓差范圍內，通過閥門的流量就是預先設定好的流量。自力式流量控制閥帶有流量設定裝置，通過調節這個裝置，可改變閥門的流量設定值。

動態流量平衡閥技術參數：

公稱壓力：1.6MPa

介質允許溫度范圍：3—130℃

工作壓差范圍：20—500kPa

流量控制精度±5%

動態流量平衡閥性能特點：

1、閥門流量可在出廠前預先設定好，也可在安裝到系統上后再設定。

2、預先設定好的閥門安裝到系統上時，只要在工作壓差范圍內，無論壓差大小或壓差波動，閥門的設定流量不變。

3、分支管路之間流量改變時互相不干擾。

動態流量平衡閥適用場合：

1、定流量運行的設備

冷凍機、換熱器和冷卻塔等設備，如需要定流量運行時，應安裝自力式流量控制閥。

2、定流量環路入口

在未安裝溫控閥或用戶不能自主調節的定流量環路的入口處，安裝自力式流量控制閥可使環路按照閥門的設定流量運行。

3、定流量管路上

某處管路需要定流量控制時，應安裝自力式流量控制閥。例如，風機盤管前有電動三通閥，當空調水不經過風機盤管時，就會有過多的流量從阻力小的旁通管近環路返回。在圖1中的位置安裝自力式流量控制閥，可避免發生這種問題。

動態流量平衡閥的安裝使用：

1、安裝位置和方向

（1）動態流量平衡閥安裝在回水管上。如系統壓力過高，為保護末端設備的安全，自力式流量控制閥宜安裝在供水管上。

（2）動態流量平衡閥可水平安裝，也可垂直安裝。

2、流量設定方法

動態流量平衡閥有一個設定流量的刻度盤。閥門出廠前，可預先按照設計流量值設定好流量。也可在安裝到系統上后，在現場把刻度盤數字調整到設計流量值。

3、動態流量平衡閥注意事項：

（1）動態流量平衡閥不具備截止功能，根據需要，應另設截止閥。

（2）動態流量平衡閥有一個工作壓差范圍，選擇閥門時應注意保證閥門兩端的壓差在工作壓差范圍內。

（3）用變頻方式調節水泵流量，或通過改變水泵運行臺數調節流量的系統（量調節系統），循環水流量不是恒定的，不宜在管路上安裝動態流量平衡閥。
