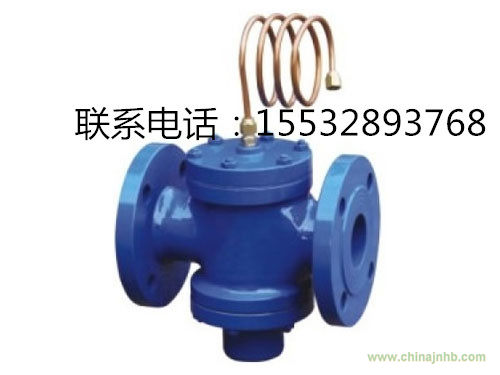

壓差平衡閥也叫作自力式壓差控制閥，為雙瓣結構，閥桿不平衡力小，結構緊湊，用于供熱（空調）水系列中，恒定被控制系統的壓差。壓差平衡閥不需外來能源依靠被控介質自身壓力變化進行自動調節，自動消除管網的剩余壓頭及壓力波動引起的流量偏差恒定用戶進出口壓差，有助于穩定系統運行，特別適用分戶計量或自動控制系統中。

壓差平衡閥具有以下特點：

1、恒定被控制系統壓差；

2、支持被控系統內部自主調節；

3、吸收外網壓差波動；

4、采用先進的無級調壓結構，控制壓差可調比可達25：1；

5、具備自動消除堵塞功能；

6、法蘭尺寸符合GB4216.2中灰鑄鐵法蘭尺寸。

壓差平衡閥工作原理：

壓差平衡閥一般安裝在用戶入口回水管上，閥下導壓管與入口處供水管相接，P1為供水壓力，P2為閥內回水壓力，P3為閥外回水壓力。

設閥內系統壓差△Pi（△Pi=P1-P2）為閥門壓差設定值時，閥門下膜室壓力P1與P2加上彈簧被壓縮變形產生的推力相平衡，從而確定了流體流過閥門的流通截面積A和流量系數。當流量改變時，上述力的平衡使閥門的流通截面積A和流量系數發生變化，但△Pi保持不變。

當流體性質、管徑、流量阻力系數確定后，單管阻力計算公式可近似寫為：

△P=Kqm2

式中：△P-----管路總阻力；

K-------管路阻抗；

qm----流量。

由上式可知管路阻力與質量流量的二次方及管路阻抗成正比。當流量變化時使上膜室壓力P2變化導致閥芯上下移動，使A及相應的流量系數均改變來調整閥內系統總阻力的變化，使△Pi基本保持不變。

壓差平衡閥的安裝要點：

1、壓差平衡閥分為供水式、回水式和旁通式三種。一般安裝在回水管上，閥門上的導壓管與供水管連通；也可選用送水管安裝式，但不能互換。其中的旁通式自力式壓差控制閥在額定壓差范圍內為關閉狀態。

2、壓差平衡閥可水平安裝，也可垂直安裝。

3、導壓管連接頭的尺寸一般為1/2″管螺紋，安裝時應在供水管上設置變徑管接頭或焊接管接頭。

4、可調型壓差平衡閥有一個調節壓差的旋鈕，調節旋鈕可使壓差設定值增大或減小。

5、安裝位置應按照產品說明書要求設置直管段。

6、在安裝壓差平衡閥前還因在此閥前加裝過濾器，以免堵塞。

壓差平衡閥的使用方法：

1、介質流動方向應與閥體箭頭方向一致；

2、壓差平衡閥應安裝在回水管上，閥上接導壓管，導壓管的另一端與供水管連接，建議在導壓管供水端安裝1/2"球閥，以便啟動消除堵塞功能；

3、在導壓管前的供水管上應安裝過濾網，避免水質太差造成該閥失去自動調節功能；

4、供水管和該閥前的回水管應分別裝設壓力表，便于調節控制壓差；

5、如發現該系統流量過大或過小，可能的原因是管道元件安裝時的雜物卡阻在閥塞上，可將1/2"球閥關閉3—5分鐘，這時如果是較輕堵塞，即可自動消除，如還不能消除，則要拆開閥門檢查消除堵塞物；

6、控制壓差調節方法：逆時針方向調節調壓閥桿，觀察壓差。
