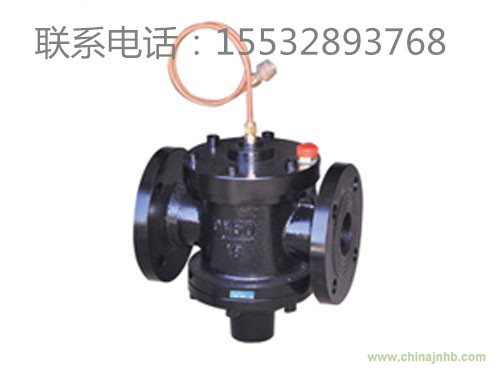

自力式壓差控制閥是一種自動恒定壓差的水力工況平衡用閥，應用于集中供熱、中央空調等水系統中，有利于被控系統各用戶和各末端裝置的自主調節。自力式壓差控制閥尤其適用于分戶計量供暖系統和變流量空調系統。

自力式壓差控制閥原理：

自力式壓差控制閥的本體是由能改變流通阻力的雙通道自動調節閥和由膜片分隔而成兩個獨立小室的控制器組合而成，一側小室與回水管道相通。使用時安裝在回水管道上。通道自動調節閥是執行器，其動作的動力來源于供水壓力P1與回水壓力P2之間的壓力差變化。控制器是一個壓差比較器，其壓差值是按被控采暖系統的阻力選用，回水側內的彈簧反力用來平衡供水與回水間的壓力差。當被控采暖系統的一些用戶進行室溫調節。阻力增加或減少時，會引起循環流量變化，直至膜片兩側的壓力平衡為止，使被控系統內部自動調節。

自力式壓差控制閥性能特點：

供水式（G）和回水式（H）壓差控制閥必須分別安裝在供水管和回水管上；

控制壓差精度±7.5%；

在不損失控制精度的前提下，可調壓差型的調壓比高達16：1；

閥體材質：灰鑄鐵、碳素鑄鋼、鍛壓銅合金；

導壓管連接端1/2＂管螺紋，導壓管長度可設為1.5m；

支持被控系統內部自主調節；

消除外網壓波動對被控系統的影響；

分為定壓差型和可調壓差型兩種；

自力式壓差控制閥公稱壓力：1.0MPa、1.6MPa、2.5MPa。

自力式壓差控制閥安裝要點：

1、自力式壓差控制閥分為供水式、回水式和旁通式三種。一般安裝在回水管上，閥門上的導壓管與供水管連通；也可選用送水管安裝式，但不能互換。其中的旁通式自力式壓差控制閥在額定壓差范圍內為關閉狀態。

2、自力式壓差控制閥可水平安裝，也可垂直安裝。

3、導壓管連接頭的尺寸一般為1/2″管螺紋，安裝時應在供水管上設置變徑管接頭或焊接管接頭。

4、可調型自力式壓差控制閥有一個調節壓差的旋鈕，調節旋鈕可使壓差設定值增大或減小。

5、安裝位置應按照產品說明書要求設置直管段。

6、在安裝自力式壓差控控制閥前還因在此閥前加裝過濾器，以免堵塞。

自力式壓差控制閥安裝尺寸：
