江蘇博雷閥門制造有限公司本著以質量求生存、靠創新求發展、堅持沒有最好只有更好的經營理念。不斷為客戶用戶提供更加適合國情的閥門設備。
內螺紋連接不堪閥及對焊連接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。

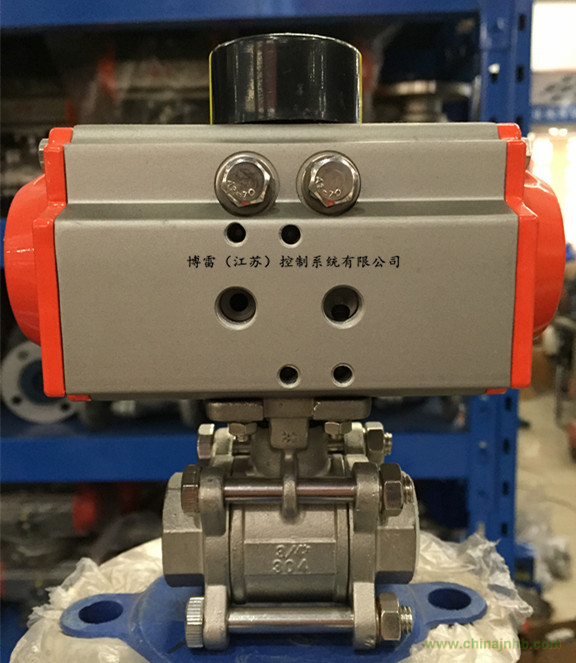

【Q611F-DN25氣動三片式球閥-主要技術參數】
|
公稱通徑 DN(mm)
|
6-100
|
|
公稱壓力 PN(MPa)
|
1.6
|
|
公稱壓力 PS(MPa)
|
強度試驗
|
2.4
|
|
密封試驗
|
1.8
|
|
材料 材料代號
|
C
|
P
|
R
|
|
主要零件
|
閥體
|
WCB
|
CF8 304
|
CF8M 316
|
|
球體
|
WCB
|
CF8 304
|
CF8M 316i
|
|
閥桿
|
2Cr13
|
0Cr18Ni9Ti
|
0Cr17NiMo2
|
|
密封圈
|
增強聚四氟乙烯 對位聚苯
|
|
填料
|
聚四氟乙烯 柔性石墨
|
|
適用工況
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
|
適用溫度
|
-28 ℃ -300 ℃
|
|
氣動裝置
|
型號
|
OBD 系列
|
|
氣源壓力
|
0.4-0.7MPa
|
|
執行標準
|
設計制造
|
結構長度
|
法蘭尺寸
|
壓力溫度
|
試驗檢驗
|
|
GBT/12238
|
Gb12221
|
/
|
GB/T13927
|
GB13927
|
【Q611F-DN25氣動三片式球閥-主要外形尺寸】
|
口徑
(mm)
|
尺 寸
|
氣動裝置型號(僅供參考)
|
|
三段式
|
對焊式
|
承插焊式
|
|
G
|
L
|
D
|
L
|
d
|
D
|
L
|
d
|
D1
|
A
|
|
6
|
1/4
|
65
|
11.6
|
65
|
11.6
|
18
|
65
|
11.6
|
14.1～14.3
|
9.5
|
OBD50
|
|
10
|
3/8
|
65
|
12.7
|
65
|
12.7
|
18
|
65
|
12.7
|
17.55～17.8
|
9.5
|
OBD50
|
|
15
|
1/2
|
67
|
15
|
67
|
15.8
|
24
|
67
|
15
|
21.7～21.95
|
9.5
|
OBD50
|
|
20
|
3/4
|
82
|
20
|
82
|
20
|
28
|
82
|
20
|
27.05～27.3
|
11.1
|
OBD50
|
|
25
|
1
|
91
|
25
|
91
|
25
|
34
|
91
|
25
|
33.8～34.05
|
12.7
|
OBD50
|
|
32
|
11/4
|
108
|
32
|
108
|
32
|
41
|
108
|
32
|
42.55～42.8
|
14.3
|
OBD65
|
|
40
|
11/2
|
129
|
38
|
129
|
38
|
49
|
129
|
38
|
48.65～48.9
|
15.89
|
OBD65
|
|
50
|
2
|
148
|
50
|
148
|
50
|
62
|
148
|
50
|
61.1～61.35
|
17.4
|
OBD80
|
|
65
|
2
|
186
|
64
|
193
|
64
|
78
|
/
|
/
|
/
|
/
|
OBD80
|
|
80
|
3
|
206
|
78
|
222
|
78
|
94
|
/
|
/
|
/
|
/
|
OBD100
|
|
100
|
4
|
240
|
98
|
273
|
98
|
124
|
/
|
/
|
/
|
/
|
OBD130
|
氣動三片式球閥工作原理圖
雙作用執行器
氣動球閥打開：2口進氣、4口排氣，推動兩活塞分開向兩邊移動，輸出軸逆時針方向轉動
氣動球閥關閉：4口進氣、2口排氣，推動兩活塞向中心合攏，輸出軸順時針方向轉動
單作用執行器
氣動球閥打開：2口進氣、4口排氣，推動兩活塞分開向兩邊移動，同時壓縮彈簧，輸出軸逆時針方向轉動
氣動球閥關閉：失氣或失電時，彈簧推動兩活塞合攏向中心移動，輸出軸順時針方向轉動
.訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。
中國名牌產品 中國馳名商標 盡在—博雷（江蘇）控制系統有限公司
江蘇博雷閥門產品五大優勢：
1、價格合理。2、質量穩定。3、規格齊全。4、交貨快捷。5、服務周到。
江蘇博雷閥門服務宗旨：
提供全套工程閥門解決方案，合理化選型，閥門售前、售中、售后專業人員跟宗服務。
江蘇博雷閥門產品標準：
產品嚴格按中國國家標準（GB、HG）和美國（API）等標準設計、制造、包裝、驗收。密封面硬度達到國家規定要求，寬度超過國家標準要求。
江蘇博雷閥門售前服務：
產品介紹，技術交流，非標產品設計，選型解答。
江蘇博雷閥門售中服務：
1、守信合同，保證準時發貨。隨時保持與客戶溝通聯系。
2、對特殊或復雜的產品，我司安排技術人員對用戶進行產品使用，故障排除，調試及維修進行指導。
江蘇博雷閥門售后服務：
1、江蘇博雷閥門產品質保期為自出廠日起保證12個月，實行“三包”服務（包退、包換、包修）。
2、產品在使用中我廠定期組織技術、維修人員進行訪問，證詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以使進一步提高產品質量。
3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-48小時（外省72小時內）到達現場。
4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出解決意見和方案，以便提高前豐泵閥的服務質量。
