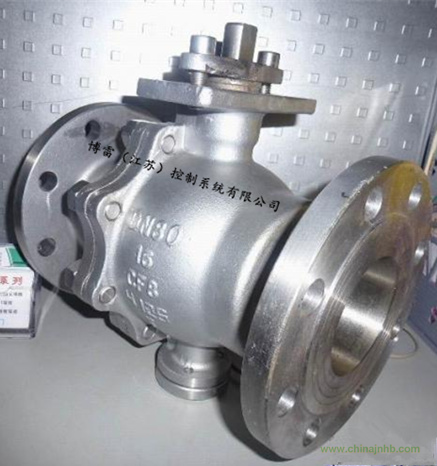

Q47W-16P-DN80不銹鋼固定式球閥 產品簡介：
Q47型固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制。
Q47W-16P-DN80不銹鋼固定式球閥 工作原理：
固定球閥的球體是固定的，由兩段與球體連接在一起的固定軸支撐。關閉時，在介質壓力的作用下，球體不會產生位移，通常與球體連接在一起的上，下軸上裝有滾動軸承，或滑動軸承。以減少啟閉時軸頸的摩擦力。減小操作力矩。這種固定球閥適用于大口徑球閥。Q47硬密封固定球閥的球體。采用上、下兩根閥桿固定。工作時，流體壓力不會使球體向閥座移動，閥座不會承受過大壓力而變形。閥桿部分設有自潤滑軸承，減少磨擦，開關扭距小，兩閥座均采用彈簧設預緊。密封采用聚四氟乙烯鑲?cè)脘摴虄?nèi)，鋼圈后部設有彈簧，保證閥座緊貼球體。當閥門中腔壓力異常升高超過彈簧頂緊力，閥座后退脫離球體，達到自動泄壓效果，壓后閥座自動復位。結構的先進性使固定球閥的密封性能穩定操作省力，使用壽命長，極適用于長輸管線和一般管線。
Q47W-16P-DN80不銹鋼固定式球閥 產品特點：
1、采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
2、閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。
3、采用全通徑或縮徑設計，流通阻力小。
4、金屬硬密封O型固定式球閥采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能優越。
5、采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
6、每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。
7、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
8、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
9、自動泄壓結構，當滯留在閥門中腔的液體介質由于溫度升高而氣化，從而中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門安全。
10、可選氣動、電動、液動、及氣動調節型、電動調節型。具體請參閱本書執行器及調節閥部份。
Q47W-16P-DN80不銹鋼固定式球閥 詳細資料：
☆Q47W-16P-DN80不銹鋼固定式球閥 主要零部件材質：
|
序號
|
零件名稱
|
材質
|
序號
|
零件名稱
|
材質
|
|
GB
|
ASTM
|
GB
|
ASTM
|
|
1
|
閥體
|
WCB、A105
|
A182 F316
|
10
|
滑動軸承
|
不銹鋼+PTFE
|
316+TPFE
|
|
2
|
彈簧
|
60Si2Mn
|
316
|
11
|
球體
|
A105+鍍鎳磷
|
A182 F316
|
|
3
|
密封圈
|
|
增強聚四氟乙烯
|
12
|
閥座
|
A105+鍍鎳磷
|
316
|
|
4
|
墊片
|
柔性石墨+不銹鋼
|
柔性石墨+316
|
13
|
螺柱
|
35CrMoA
|
316
|
|
5
|
排污螺塞
|
25
|
316
|
14
|
螺母
|
35
|
316
|
|
6
|
O型密封圈
|
橡膠
|
橡膠
|
15
|
壓套
|
A105
|
316
|
|
7
|
底蓋
|
A105
|
316
|
16
|
填料
|
PTFE
|
PTFE
|
|
8
|
螺釘
|
35
|
316
|
17
|
填料壓蓋
|
WCB
|
A216-WCB
|
|
9
|
閥桿
|
2Cr13+鍍鎳磷
|
316
|
18
|
鍵
|
45
|
316
|
☆Q47W-16P-DN80不銹鋼固定式球閥 主要性能及規范：
|
公稱壓力PN（MPa）
|
使用壓力力
|
試驗壓力（MPa）
|
壓力級
|
使用壓力
|
試驗壓力（MPa）
|
|
殼體
|
高壓液密封
|
低壓液密封
|
殼體
|
高壓液密封
|
低壓液密封
|
|
1.6
|
1.6
|
2.4
|
1.76
|
0.6
|
CLASS150
|
1.94
|
2.94
|
2.16
|
0.6
|
|
2.5
|
2.5
|
3.75
|
2.75
|
CLASS300
|
5.1
|
7.67
|
2.62
|
|
4.0
|
4.0
|
6.0
|
4.4
|
CLASS600
|
10.2
|
15.3
|
11.23
|
|
6.4
|
6.4
|
9.6
|
7
|
CLASS900
|
15.1
|
23
|
16.85
|
|
10.0
|
10.0
|
15
|
11
|
CLASS1500
|
25.1
|
37.5
|
27.5
|
|
適用規范
|
結構長度
|
GB12221 ANSI B16.10
|
|
法蘭尺寸按
|
JB79-59 GB9113 HG20592-97 ABSI B16.5
|
|
焊接標準按
|
GB12224-89 ANSI B16.25
|
|
檢驗試驗按
|
JB/T 9092-99 API 598
|
|
適用工況
|
適用介質
|
天然氣、液化氣、石油等介質
|
|
適用溫度
|
-28~≤150℃
|
|
驅動方式
|
蝸輪傳動、氣動、電動、氣液聯動等
|
Q47W-16P-DN80不銹鋼固定式球閥 主要尺寸：
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H0
|
H1
|
H2
|
|
凸面法蘭
Q347F
16C
16P
16R
|
32
|
140
|
135
|
100
|
78
|
16
|
4-18
|
30
|
85
|
160
|
|
40
|
165
|
145
|
110
|
85
|
16
|
4-18
|
32
|
95
|
230
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-18
|
43
|
107
|
230
|
|
65
|
190
|
180
|
145
|
120
|
18
|
4-18
|
70
|
142
|
400
|
|
80
|
203
|
195
|
160
|
135
|
20
|
8-18
|
110
|
152
|
400
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-18
|
150
|
178
|
500
|
|
125
|
356
|
245
|
210
|
185
|
22
|
8-18
|
200
|
252
|
500
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-23
|
230
|
278
|
600
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
260
|
395
|
600
|
|
250
|
533
|
405
|
355
|
320
|
30
|
12-25
|
283
|
480
|
800
|
|
300
|
610
|
460
|
410
|
375
|
30
|
12-25
|
380
|
585
|
800
|
|
350
|
686
|
520
|
470
|
435
|
34
|
16-25
|
425
|
625
|
800
|
|
400
|
762
|
580
|
525
|
485
|
36
|
16-30
|
492
|
720
|
800
|
|
500
|
914
|
705
|
650
|
608
|
44
|
20-34
|
555
|
840
|
830
|
|
600
|
1067
|
840
|
770
|
718
|
48
|
20-41
|
675
|
1050
|
830
|
|
700
|
1245
|
910
|
940
|
788
|
50
|
24-41
|
850
|
1150
|
830
|
