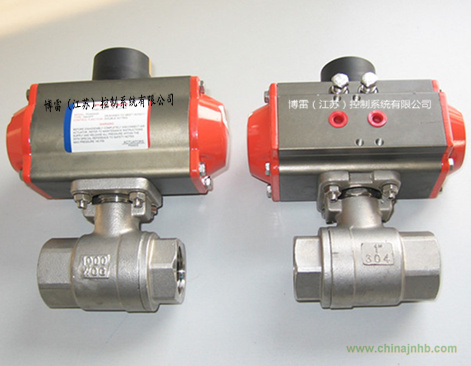

Q611F-10P/16P氣動二片式球閥 簡介
Q611F氣動三片式球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。本產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。
一、Q611F-10P/16P氣動二片式球閥產品特點
Q611F氣動三片式球閥 及對焊連接球閥分為整體式（一片式）、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥、三片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動
Q611F-10P/16P氣動二片式球閥具有以下優點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用
二、Q611F-10P/16P氣動二片式球閥技術規范:
設計依據
|
GB標準
|
ANSI標準
|
設計標準
|
GB/12237
|
ANSIB16.34
|
試驗和檢驗
|
JB/T9002
|
API598
|
三、Q611F-10P/16P氣動二片式球閥參數:
|
驅 動
|
壓縮空氣5～7bar（可帶手輪）
|
|
公稱通經
|
15～100mm
|
|
公稱壓力
|
1.6～6.3MPa
|
|
適用溫度
|
PTFE:-29～ 178℃
|
|
EK:-29～ 250℃
|
|
連接方式
|
螺紋
|
|
閥結構
|
三塊式
|
|
閥體材質
|
316L、316、304、304L碳鋼
|
|
閥球材質
|
316L、316、304L、304
|
|
密封材質
|
PTFE 、EK
|
|
適用介質
|
氣體、水及油類等
|
|
可選附件
|
限位開關、定位器、電磁閥、減壓閥
|
四、Q611F-10P/16P氣動二片式球閥設計標準:
|
三塊式
|
測試檢驗
|
API598，EN12266
|
|
螺紋接端
|
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203
|
|
對焊接端
|
ASME B16025
|
|
套焊接端
|
ASME B16.11
|
|
閥蘭接端
|
ASME B16.5 DIN2542～2545 JIS B2238
|
|
兩塊式
|
測試檢驗
|
API598，EN12266
|
|
螺紋接端
|
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203
|
五、Q611F-10P/16P氣動二片式球閥主要零部件材料:
序號
NO
|
零件名稱
Accessory name
|
材質
Material
|
|
1
|
螺栓
Stud
|
不銹鋼304
Stainless Steel304
|
|
2
|
接頭
Connector
|
不銹鋼CF8、CF8M
Stainless Steel CF8、CF8M
|
|
3
|
閥座
Seat
|
PTFE
|
|
4
|
球體
ball
|
不銹鋼304、316
Stainless Steel304、316
|
|
5
|
閥體
Body
|
不銹鋼CF8、CF8M
Stainless Steel CF8、CF8M
|
|
6
|
螺母
Nut
|
不銹鋼304
Stainless Steel304
|
|
7
|
閥桿
Stem
|
不銹鋼304、316
Stainless Steel304、316
|
|
8
|
墊片
Gasket
|
PTFE
|
|
9
|
填料
Packing
|
PTFE
|
|
10
|
壓蓋
Gland
|
不銹鋼304、316
Stainless Steel304、316
|
|
11
|
支架
Yoke
|
不銹鋼CF8
Stainless Steel CF8
|
|
12
|
連接套
Connecting Set
|
不銹鋼304、316
Stainless Steel304、316
|
六、Q611F-10P/16P氣動二片式球閥主要連接尺寸及重量
|
DN
|
外形連接尺寸
Connecting Flange Size
|
|
DN
|
in
|
d
|
L
|
G
|
L1
|
L2
|
D
|
L3
|
C
|
L0
|
H
|
|
15
|
1/2
|
15
|
73
|
1/2″
|
81
|
85
|
34
|
175
|
22
|
140/178
|
62/75
|
|
20
|
3/4
|
20
|
85
|
3/4″
|
92
|
100
|
50.5
|
190
|
28
|
140/178
|
62/75
|
|
25
|
1
|
25
|
91
|
1″
|
103
|
115
|
50.5
|
200
|
33
|
140/214
|
62/91
|
|
32
|
11/4
|
32
|
112
|
11/4″
|
123
|
130
|
50.5
|
230
|
40
|
164/214
|
75/91
|
|
40
|
11/2
|
40
|
120
|
11/2″
|
136
|
150
|
50.5
|
|
|
164/246
|
75/101
|
|
50
|
2
|
50
|
147
|
2″
|
155
|
180
|
64
|
|
|
190/295
|
91/112
|
|
65
|
21/2
|
65
|
168
|
21/2″
|
190
|
230
|
77.5
|
|
|
210/340
|
101/127
|
|
80
|
3
|
80
|
204
|
3″
|
220
|
260
|
91
|
|
|
247/398
|
112/139
|
