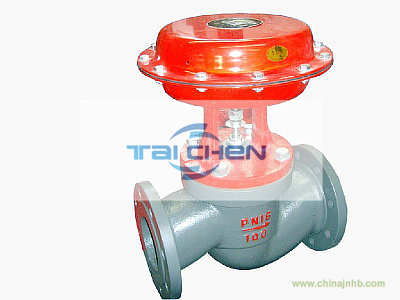

ZMQ(ZSQ)型氣動薄膜(活塞)切斷閥
詳細內容
|
型號
|
ZXQ、ZSQ
|
口徑
|
DN15-200
|
|
壓力
|
1.0，1.6，4.0，6.4MPa
|
材質
|
HT200、ZG230-450、ZG1Cr18Ni9Ti
|
■ ZXQ(ZSQ)氣動切斷閥概述
ZXQ(ZSQ)型氣動薄膜(活塞)切斷閥[ZXQ(ZSQ)氣動切斷閥]采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種；公稱口徑范圍DN20～200mm。適用流體溫度-60℃～450℃。泄漏量等級為Ⅳ級或Ⅵ級。流量特性為快開。
■ ZXQ(ZSQ)氣動切斷閥特點
﹡切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％、重量可減輕約30％。
﹡閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
﹡閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
﹡平衡型閥內件，提高了切斷閥的許用壓差。
﹡波紋管密封對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
﹡活塞式執行機構，操作力大，使用壓差大。
■ ZXQ(ZSQ)氣動切斷閥主要零件材料
|
閥體、密封套筒:
|
HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
|
|
閥芯、閥座:
|
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、1Cr18Ni9Ti堆焊司太萊合金
|
|
套筒、閥塞:
|
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、1Cr18N19Ti堆焊司太萊合金
|
|
填料:
|
聚四氟乙烯、柔性石墨
|
|
波紋膜片:
|
丁腈橡膠夾增強滌綸織物
|
|
彈簧:
|
60Si2Mn
|
|
推桿、閥桿:
|
2Cr13、1Cr18Ni9Ti
|
|
閥芯、閥塞(軟質件):
|
增強聚四氟乙烯
|
|
波紋管:
|
1Cr18Ni9Ti
|
