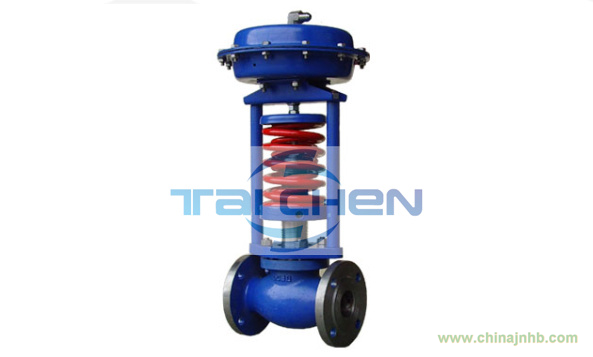

ZZYP、ZZYM、ZZYN自力式壓力調節閥產品
自力式壓力調節閥 主要特點自力式壓力調節閥附帶溫罐可在350℃蒸汽下連續使用。上海一環流體控制設備有限公司生產的自力式壓力調節閥被廣泛用于城市供熱、供暖系統及石油、化工、電力、冶金、食品、輕工等各種工業設備中氣體、液體、蒸汽等介質的減壓、泄閥，恒壓。
自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈 敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列自力式調節閥有單座（ZZYP）、套筒 （ZZYM）、雙座（ZZYN）三種結構：執行機構有薄膜式、活塞式二種：作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。產品公稱 壓力等級有PN1.6、4.0、6.4；閥體口徑范圍DN20~300；泄漏量等級有II級、IV級和VI能三檔；流量特性為快開；壓力分段調節從 15~250MPa。可按需要組合滿足用戶工況要求。自力式壓力調節閥 技術參數和性能指標閥體ZG230-450、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti
閥芯1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
閥座1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
閥桿1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
膜蓋A3、1Cr18Ni9Ti填料：聚四氟乙烯、柔性石墨
膜片橡膠、耐油橡膠、氟橡膠
自力式壓力調節閥 適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保
自力式壓力調節閥 詳細技術參數
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
|
額定行程L(mm)
|
8
|
10
|
14
|
20
|
25
|
40
|
50
|
60
|
70
|
|
公稱壓力PN(Mpa)
|
1.6、4.0
|
|
壓力調節范圍（Kpa）
|
15～50、40～80、60～100、80～140、120～180、160～220、200～260
240～300、280～350、330～400、380～450、430～500、480～560、540～620、
600～700、680～800、780～900、880～1000、600～1500、1000～2500
|
|
固有流量特性
|
快開
|
|
調節精度()
|
±5
|
|
使用溫度（℃）
|
≤350
|
允許
泄漏量
|
硬密封(1/h)
|
單座：≤10-4×閥額定容量（Ⅳ級）、 雙座和套筒：≤5×10-3閥額定容量（Ⅱ級）
|
|
軟密封(m1/min)
|
0.15
|
0.30
|
0.45
|
0.60
|
0.90
|
1.70
|
4.0
|
6.75
|
11.10
|
16.0
|
|
減壓比
|
最大
|
10
|
|
最小
|
1.25
|
