1、說明

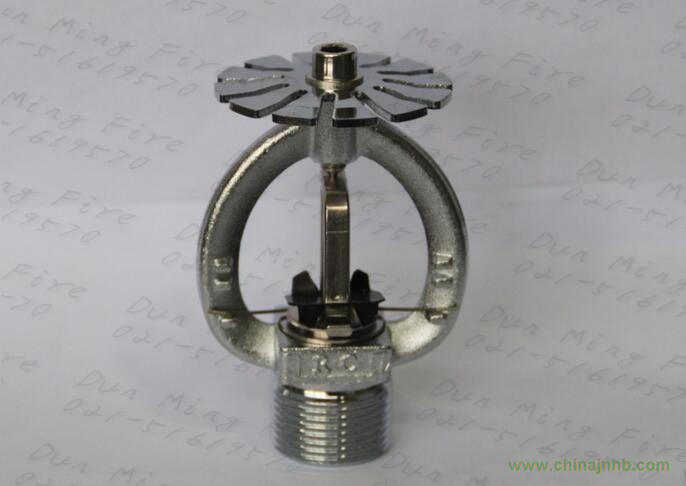

ESFR-202/68℃ P（K=202）早期抑制快速響應下垂型灑水噴頭是采用易熔合金焊接件為感溫元件的灑水噴頭，該噴頭具有K=202的流量系數和特殊設計的濺水盤，使噴頭噴出大直徑、高能量水滴并在其下方形成半球體狀水流。這種特性使水滴在冷卻由火災早期形成的熱空氣的同時能穿透火焰，直接冷卻燃燒體，因此該噴頭對保護高貨垛倉庫具有特殊的優勢。
該噴頭主要用于保護大多數覆膜封裝或無覆膜封裝的普通材料，包括紙箱包裝的非發泡類塑料等貨品，貨品最大堆高為10.7m.也可用于圓筒狀包裝紙制品倉庫和橡膠輪胎倉庫的保護。
產品標準：GB5135.9-2006《自動噴水滅火系統第9部分：早期抑制快速響應（ESFR）噴頭》
2、工作原理
焊接式易熔元件噴頭的釋放機構中的感溫元件由兩個等長的連接件通過易熔元件焊接層相連，當達到動作溫度時，焊點熔斷，連接件脫離，啟動噴頭灑水。通常情況下，噴頭入口施加水壓產生的力與噴頭裝配載荷施加在噴頭體上的力對熱敏感元件都會產生很大的機械壓力，焊接式易熔元件噴頭采用杠桿原理，減少作用在易熔連接件上的力。這種結構的噴頭，機械壓力被分解為支柱上的作用力、易熔連接件的機械力和易熔連接部件之間焊劑的負荷，這樣使焊劑承受的力較低，可避免達到動作溫度所需的焊劑的組分在高應力下造成冷流。
3、技術性能
1） 型號：ESFR-202/68℃ P.
2） 公稱口徑：φ20mm,連接螺紋R3/4″，供水支管≥DN50.
3） 流量特性系數：K=202.
4） 額定工作壓力：1.2MPa.
5） 動作溫度：68℃。
6） 安裝形式：下垂型
7） 產品結構及外形尺寸：
8） 安裝高度與供水壓力要求
|
最大室內高度
|
最大貨堆高度
|
供水壓力要求(MPa)
|
|
9.1
|
7.6
|
≥0.34
|
|
10.7
|
9.1
|
≥0.52
|
|
12.2
|
10.7
|
≥0.52
|
|
*13.7
|
12.2
|
≥0.62
|
