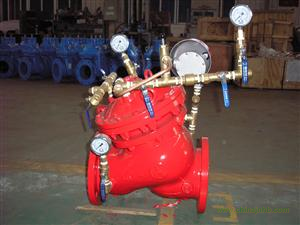

DY609X水控式雨淋報警閥主要由閥體、開啟系統、防復位系統、報警系統、余水泄放系統組成，通過控制閥瓣的上下運動來實現閥門的啟閉。通過電動、機械或其他方法進行開啟，使水能夠自動單方向流入噴水系統同時進行報警的一種單向閥。雨淋報警閥具有三種狀態：伺應狀態、工作狀態、工作狀態轉為伺應狀態。
一、產品主要特點：
1、水控式雨淋報警閥具有三種途徑開啟閥門。
自動電磁閥開啟、人工手動開啟近距離球閥和遠離火源開啟遠距離球閥，在發生火災時保證雨淋報警閥開啟。
2、水控式雨淋報警閥具有防復位自動鎖止機構，操作簡便。
3、水控式雨淋報警閥復位操作簡單。
4、使用進口膜片，雨淋報警閥使用壽命長。
5、水控式雨淋報警閥能承受較高壓力。
6、大口徑雨淋報警閥可靠性較高。
7、水控式雨淋報警閥反應靈敏。
二、技術參數
|
公稱通徑：
|
DN50-DN450
|
|
公稱壓力（MPa）：
|
PN16
|
|
強 度 試 驗：
|
6.4MPa
|
|
密 封 試 驗：
|
3.2MPa
|
|
產品型號
|
進出水口通徑
|
外形尺寸
|
連接相關參數
|
|
長
|
寬
|
高
|
螺栓數
|
螺栓規格
|
法蘭孔中心距mm
|
|
DY609X-50
|
50
|
365
|
365
|
250
|
4
|
M16
|
Φ125
|
|
DY609X-65
|
65
|
380
|
380
|
270
|
4
|
M16
|
Φ145
|
|
DY609X-80
|
80
|
400
|
400
|
350
|
8
|
M16
|
Φ160
|
|
DY609X-100
|
100
|
420
|
420
|
350
|
8
|
M16
|
Φ180
|
|
DY609X-150
|
150
|
520
|
490
|
450
|
8
|
M20
|
Φ240
|
|
DY609X-200
|
200
|
590
|
540
|
540
|
12
|
M20
|
Φ295
|
