1、說明

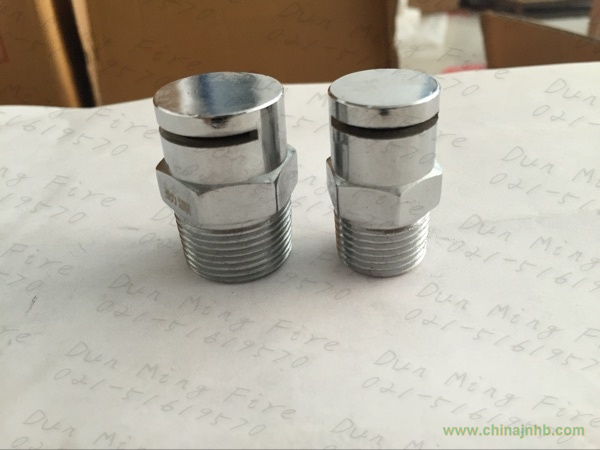

ZSTM型水幕噴頭是消防系統中的一個重要部件之一：它通常與雨淋報警閥，供水管網和探測報警裝置等 組成水幕消防系統。適用于需要用水幕保護的建筑物、構筑物中大空間的水幕隔斷、對窗口、檐口和燃燒體構造的墻面以及建筑物內所設防 火卷簾的冷卻保護，也廣泛用于石化儲罐的冷卻防護和危險品碼頭的防火。
產品標準：GJB5135.13-2003《自動噴水滅火系統第13部份： 水幕噴頭》。
2、工作原理
當火災發生時，探測報警裝置進行報警，并且開啟雨淋報警閥向管網系統供水，水流經過噴頭的噴 嘴時，從半網形開口處按預定方向噴射出密集粒狀水滴而形成一個水幕用來冷卻保護防火卷簾門，劇院幕布等。也可以起到阻火隔離作用。
3、ZSTM A-T下垂式水幕噴頭型號規格：
|
型號
|
流量特性系數K
|
噴射角度
|
最小工作壓力
|
連接螺紋
|
|
ZSTM A-T 28/160
|
28
|
160°
|
0.10MPa
|
Rl/2"
|
|
ZSTM A-T 40/160
|
40
|
|
ZSTM A-T 52/160
|
52
|
|
ZSTM A-T 80/160
|
80
|
R3/4"
|
|
ZSTM A-T 115/160
|
115
|
R1"
|
4、ZSTM B-T窗口式水幕噴頭型號規格：
|
型號
|
流量特性系數K
|
噴射角度
|
最小工作壓力
|
連接螺紋
|
|
ZSTM B-T 28/120.180
|
28
|
120度、180度
|
0.l0MPa
|
R1/2"
|
|
ZSTM B-T 40/120.180
|
40
|
|
ZSTM B-T 52/120.180
|
52
|
|
ZSTM B-T 80/120.180
|
80
|
R 3/4"
|
|
ZSTM B-T 115/120.180
|
115
|
R1"
|
5、型號選型：
ZSTMA-28/160、ZSTMA-42/140、ZSTMA-54/45、ZSTMA-T20/120、ZSTMA-L80-120
ZSTMB-3/120、ZSTMB-5.5/120、ZSTMB-6.5/120、ZSTMB-8/120、ZSTMB-9.8/120、ZSTMB-T10/120、ZSTMB-12/120、ZSTMB-15/120，ZSTMB-20/120、ZSTMB-21.4/120、ZSTMB-23/120、ZSTMB-25/120、ZSTMB-26.5/120、ZSTMB-28/120、ZSTMB-30/120、ZSTMB-33/120、ZSTMB-35/120、ZSTMB-38.7/120、ZSTMB-40/120、ZSTMB-42/120、ZSTMB-43/120、ZSTMB-45/120、ZSTMB-50-120、ZSTMB-50-160、ZSTMB-T52-120、ZSTMB-57/120、ZSTMB-80/120、
ZSTMC-28/120、ZSTMC-28/180、ZSTMC-40/120、ZSTMC-40/180、ZSTMC-52-120、ZSTMC-80/120
