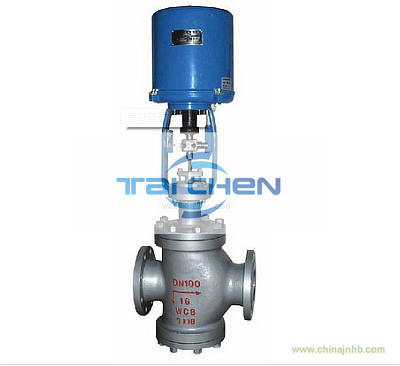

ZAZN型電動雙座調節閥
詳細內容
|
型號
|
ZAZN型
|
口徑
|
DN20-200mm
|
|
壓力
|
1.0、1.6、4.0、6.4MPa
|
材質
|
HT200、ZG230-450、ZG1Cr18Ni9Ti
|
■ 概述
ZAZN型電動雙座調節閥，接受來自調節儀表的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-250～450℃，接受信號為0～10mA.DC或4～20mA.DC。電動雙座調節閥適用于壓差較大場合。按閥內件密封材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者適用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規格可供選擇。
■ 特點
·閥體按流體力學原理設計成等截面低流阻流道．額定流量系數增大30％。
·可調范圍大，固有可調比為50，流量特性有直線和等百分比。
·電動雙座調節閥不平衡力小，閥穩定性好，使用壓差大。
·調節切斷型采用軟密封結構閥芯，達Ⅵ級泄漏標準(零泄漏)。
·伺服放大器采用深度動態負反饋。可提高自動調節精度。
·電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
·波紋管密封型調節閥對移動的閥桿形成完全的密封，杜絕流體外漏。
■ 主要零件材料
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥桿：1Cr18Ni9Ti、司太萊合金堆焊、增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
襯套：2Cr13
墊片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
波紋管：1Cr18Ni9Ti
■ 主要技術參數
|
公稱通徑DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
額定流量
系數Kv
|
直線
|
12.1
|
10.4
|
30.3
|
48.3
|
75.9
|
121
|
193.6
|
302.5
|
484
|
759
|
|
等百分比
|
11
|
17.6
|
27.5
|
44
|
69.3
|
110
|
176
|
275
|
440
|
693
|
|
額定行程(mm)
|
16
|
25
|
40
|
60
|
|
公稱壓力PN(MPa)
|
1.0、1.6、4.0、6.4
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50
|
|
允許泄漏量
|
硬密封：Ⅱ、Ⅳ級 軟密封：Ⅵ級
|
|
工作溫度t(℃)
|
-250～-60、-20～200、-40～250、-40～450、-60～450
|
|
信號范圍(mA.DC)
|
O～10、4～20
|
|
作用方式
|
電關式、電開式
|
|
使用環境溫度(℃)
|
電動調節閥：-20～70 伺服放大器：0～50
|
|
使用環境濕度
|
電動調節閥：≤95％ 伺服放大器：≤85％
|
|
電源電壓
|
220V.Ac 50Hz 380V.Ac 50Hz
|
﹡ 本產品性能指標貫徹JB/T7387-94。
|
序號
|
項目
|
性能指標
|
|
1
|
基本誤差(％)
|
±2.5
|
|
2
|
回差(％)
|
1.5
|
|
3
|
死區(％)
|
3.0
|
|
4
|
額定行程偏差(％)
|
+2.5
|
|
5
|
額定流量系數(％)
|
±10
|
|
6
|
固有流量特性
|
符合IEC534-1、GB/T4213-92中規定的斜率偏差
|
