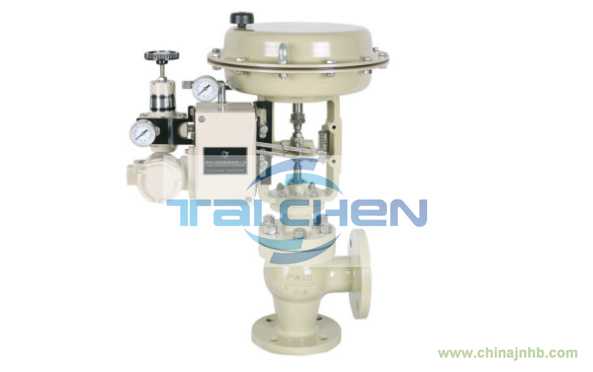

氣動角型閥
詳細內容
|
型號
|
-
|
口徑
|
DN25-200mm
|
|
壓力
|
PN 1.6、2.5、4.0、6.4、10Mpa
|
材質
|
WCB、WC9、CF8、CF8M等
|
氣動角型調節閥概述
氣動角型調節閥采用頂部導向結構，實現對壓力、流量、溫度、液位等參數的調節。具有體積小、重量輕、泄漏量少、流路簡單、阻力小，使用于高壓差、高粘度、含有懸浮物和顆粒狀物質液體的調節，可以避免結焦，堵塞，也便于自潔和水清洗，氣動角型閥一般使用于底進側出的場合，因為這樣可使調節有較好的穩定性。
技術參數及性能
閥體部分閥體型式：鑄造角型閥
公稱通徑：DN25 、32 、40 、50 、65 、80 、100 、200
公稱壓力：PN 1.6、2.5、4.0、6.4、10Mpa
ANSI 150、300、 600Lb
JIS 10K、20K、30K
連接方式：法蘭： FF、RF、RTJ、等 焊接：SW、BW
法 蘭 距：符合IEC 534
閥蓋形式：標準型、加長型（散熱、低溫、波紋管密封）
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧執行機構 、單彈簧執行機構
電動： 3810L 系列 、PSL系列
閥內部件
閥芯型式：單座、套筒型閥芯
流量特性：等百分比、線性 、快開
內件材質：標準材質組合及使用溫度、壓力范圍請參閱附錄
表1．可提供的用戶選擇
|
閥體
|
型式
|
直通
|
閥蓋
|
型式
|
標準、加長型
|
|
材質
|
WCB、WC9、CF8、CF 8M等
|
材質
|
WCB、WC9、CF8、CF 8M
|
|
閥芯
|
特性
|
直線、等百分比、快開
|
填料
|
“V”型PTFE、 柔性石墨、波紋管
|
|
材質
|
304、304+STL/PTFE、316、316+STL/PTFE
|
|
執行器
|
氣動：詳見氣動附件
|
|
電動：詳見電動附件
|
|
定位器
|
電氣閥門定位器、智能型數字定位器
|
|
附件
|
電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等
|
表2． 角型調節閥尺寸及縮腔型內件與行程.額定Cv值
閥門尺寸
inch (mm)
|
閥芯尺寸
inch (mm)
|
額定行程
(mm)
|
額定Cv值
|
|
閥門開度%行程
|
|
等百分比特性
|
直線特性
|
|
10%
|
30%
|
50%
|
70%
|
100%
|
10%
|
30%
|
50%
|
70%
|
100%
|
|
3/4 (20)
|
1/4 (8)
|
16
|
0.09
|
0.17
|
0.34
|
0.95
|
1.6
|
0.27
|
0.68
|
1.09
|
1.49
|
1.8
|
|
3/8（10）
|
0.14
|
0.27
|
0.53
|
1.48
|
2.5
|
0.42
|
1.06
|
1.69
|
2.32
|
2.8
|
|
1/2 (15)
|
0.22
|
0.43
|
0.85
|
2.37
|
4
|
0.67
|
1.66
|
2.65
|
3.65
|
4.4
|
|
3/4 (20)
|
0.34
|
0.68
|
1.35
|
3.74
|
6.3
|
1.05
|
2.60
|
4.16
|
5.72
|
6.9
|
|
1 (25)
|
1/2 (15)
|
16
|
0.22
|
0.43
|
0.85
|
2.37
|
4
|
0.67
|
1.66
|
2.56
|
3.65
|
4.4
|
|
3/4 (20)
|
0.34
|
0.68
|
1.35
|
3.74
|
6.3
|
1.05
|
2.60
|
4.16
|
5.72
|
6.9
|
|
1 (25)
|
0.55
|
1.08
|
2.14
|
5.93
|
10
|
1.67
|
4.15
|
6.64
|
9.11
|
11
|
|
11/4
|
3/4 (20)
|
25
|
0.34
|
0.68
|
1.35
|
3.74
|
6.3
|
1.05
|
2.60
|
4.16
|
5.72
|
6.9
|
|
1 (25)
|
0.55
|
1.08
|
2.14
|
5.93
|
10
|
1.67
|
4.15
|
6.64
|
9.11
|
11
|
|
11/4 (32)
|
0.87
|
1.73
|
3.42
|
9.49
|
16
|
2.67
|
6.63
|
10.62
|
14.58
|
17.6
|
|
11/2 (40)
|
1 (25)
|
25
|
0.55
|
1.08
|
2.14
|
5.93
|
10
|
1.67
|
4.15
|
6.64
|
9.11
|
11
|
|
11/4 (32)
|
0.87
|
1.73
|
3.42
|
9.49
|
16
|
2.67
|
6.63
|
10.62
|
14.58
|
17.6
|
|
11/2 (40)
|
1.36
|
2.72
|
5.35
|
14.82
|
25
|
4.17
|
10.37
|
16.59
|
22.79
|
27.5
|
|
2 (50)
|
11/4 (32)
|
25
|
0.87
|
1.73
|
3.42
|
9.49
|
16
|
2.67
|
6.63
|
10.62
|
14.58
|
17.6
|
|
11/2 (40)
|
1.36
|
2.72
|
5.35
|
14.82
|
25
|
4.17
|
10.37
|
16.59
|
22.79
|
27.5
|
|
2(50)
|
2.18
|
4.32
|
8.54
|
23.71
|
40
|
6.67
|
16.68
|
26.56
|
36.46
|
44
|
|
21/2 (65)
|
11/2 (40)
|
40
|
1.36
|
2.72
|
5.35
|
14.82
|
25
|
4.17
|
10.37
|
16.59
|
22.79
|
27.5
|
|
2(50)
|
2.18
|
4.32
|
8.54
|
23.71
|
40
|
6.67
|
16.58
|
26.56
|
36.46
|
44
|
|
21/2(65)
|
3.34
|
6.81
|
13.45
|
37.35
|
63
|
10.47
|
20.01
|
41.63
|
57.17
|
69
|
|
3 (80)
|
2(50)
|
40
|
2.18
|
4.32
|
8.54
|
23.71
|
40
|
6.67
|
16.58
|
26.56
|
36.46
|
44
|
|
21/2(65)
|
3.34
|
6.81
|
13.45
|
37.35
|
63
|
10.47
|
26.01
|
41.63
|
57.17
|
69
|
|
3(80)
|
5.45
|
10.81
|
21.36
|
59.28
|
100
|
16.69
|
41.46
|
66.37
|
91.14
|
110
|
|
4 (100)
|
21/2(65)
|
40
|
3.34
|
6.81
|
13.45
|
37.35
|
63
|
10.47
|
26.01
|
41.63
|
57.17
|
69
|
|
3(80)
|
5.45
|
10.81
|
21.36
|
59.28
|
100
|
16.69
|
41.46
|
66.37
|
91.14
|
110
|
|
4(100)
|
8.72
|
17.29
|
34.17
|
94.85
|
160
|
26.70
|
66.34
|
106.2
|
145.8
|
176
|
|
5 (125)
|
3(80)
|
60
|
13.62
|
10.81
|
21.36
|
59.28
|
100
|
16.69
|
41.46
|
66.37
|
91.14
|
110
|
|
4(100)
|
21.80
|
17.29
|
34.17
|
94.85
|
160
|
26.70
|
66.34
|
106.2
|
145.8
|
176
|
|
5(125)
|
13.62
|
27.06
|
53.40
|
148.2
|
250
|
41.72
|
103.7
|
165.9
|
227.9
|
275
|
|
6 (150)
|
4(100)
|
60
|
21.80
|
17.29
|
34.17
|
94.85
|
160
|
26.70
|
66.34
|
106.2
|
145.8
|
176
|
|
5(125)
|
13.62
|
27.06
|
53.40
|
148.2
|
250
|
41.72
|
103.7
|
165.9
|
227.9
|
275
|
|
6(150)
|
21.80
|
43.23
|
85.42
|
237.1
|
400
|
66.75
|
165.85
|
265.5
|
364.6
|
440
|
|
8 (200)
|
5(125)
|
60
|
13.62
|
27.06
|
53.40
|
148.2
|
250
|
71.72
|
103.7
|
165.9
|
227.9
|
275
|
|
6(150)
|
21.80
|
43.23
|
85.42
|
237.1
|
400
|
66.75
|
165.85
|
265.5
|
364.6
|
440
|
|
8(200)
|
34.34
|
68.08
|
134.5
|
373.5
|
630
|
104.7
|
260.1
|
416.3
|
571.7
|
690
|
