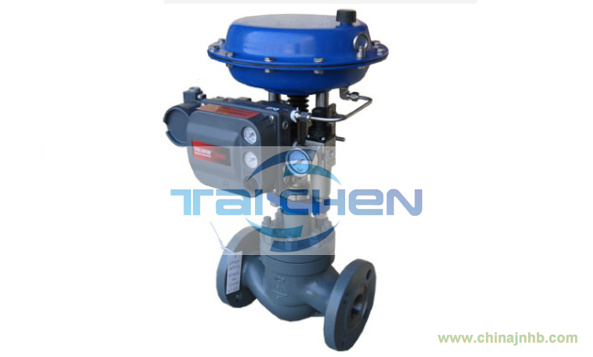

ZMQF/H氣動薄膜三通切斷閥
詳細內容
|
型號
|
ZMQF、ZMQH
|
口徑
|
DN20-200
|
|
壓力
|
PN16
|
材質
|
WCB、304、316、316L
|
一、氣動薄膜三通切斷閥產品概述
本公司生產的ZMQF/H氣動薄膜三通切斷閥采用頂導向結構，配用多彈簧執行機構。氣動薄膜切斷閥具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
氣動薄膜三通切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。氣動薄膜三通切斷閥廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
氣動三通切斷閥產品主要有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。
二、氣動薄膜三通切斷閥產品特點
（1）氣動三通切斷閥采用多彈簧執行機構與調節機構用三根立相連，整個高度可減小約30％，重量可減輕約30％。
（2）閥體按流體力學原理設計成等截面低流阻流道，額定流量系統數增大30％。
（3）閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為質材料制作，關閉進密封性能優良。
（4）平衡型閥內件，提高了切斷閥的許用壓差。
三、氣動薄膜三通切斷閥主要技術參數
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數Kv
|
8
|
12
|
17
|
29
|
43
|
70
|
110
|
165
|
275
|
440
|
690
|
|
額定行程mm
|
8
|
12
|
20
|
25
|
40
|
60
|
|
有效面積cm2
|
100
|
200
|
400
|
600
|
1000
|
允許泄
露量
|
硬密封
|
1.2X10-7 × 閥額定容量
|
|
軟密封
|
VI 級、無泄露
|
|
允許壓差MPa
|
≤ 公稱壓力
|
|
信號壓力KPa
|
0 ～ 250(薄膜式)
|
|
閥蓋形式
|
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
|
|
閥芯形式
|
雙導向雙座型閥芯
|
|
流量特性
|
快開特性
|
四、氣動薄膜三通切斷閥主要零件材料
|
1
|
閥體
|
WCB
|
304
|
316
|
316L
|
|
2
|
閥座
|
304
|
304
|
316
|
316L
|
|
3
|
閥芯
|
304
|
304
|
316
|
316L
|
|
4
|
墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
|
5
|
連接套
|
304
|
304
|
316
|
316L
|
|
6
|
導向套
|
304
|
304
|
316
|
316L
|
|
7
|
中墊
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
|
8
|
填料
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
|
9
|
填料壓蓋
|
WCB
|
304
|
316
|
316L
|
|
10
|
閥桿
|
304
|
304
|
316
|
316L
|
|
11
|
指示盤
|
鋁片
|
|
12
|
標尺
|
鋁片
|
|
13
|
執行器
|
缸體：碳鋼、膜片：丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
|
五、氣動薄膜三通切斷閥安裝連接尺寸
|
公稱通經
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
A
|
196
|
232
|
308
|
394
|
498
|
|
L
|
PN16
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
H
|
132
|
132
|
135
|
140
|
150
|
160
|
160
|
170
|
325
|
450
|
495
|
|
H1
|
根據所配置氣動執行機構而定
|
|
重量
|
薄膜式
|
9
|
11
|
13
|
16
|
21
|
33
|
43
|
58
|
70
|
86
|
115
|
|
活塞式
|
12
|
14
|
17
|
20
|
26
|
38
|
48
|
64
|
79
|
95
|
125
|
