V230、V231自力式壓力調節閥
詳細內容
|
型號
|
V230、V231
|
口徑
|
DN15-250
|
|
壓力
|
1.6；4.0Mpa
|
材質
|
鑄鐵、鑄鋼、鑄不銹鋼
|
■ 概述

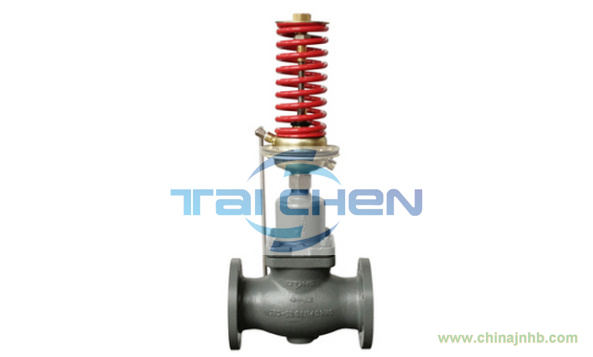

直接作用型自力式壓力(差壓)調節閥（V230、V231自力式壓力調節閥），由閥體、閥座、閥芯部件等零部件組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性（最高溫度350℃）的液體、氣體和蒸汽等介質的壓力控制裝置、廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。
■ 型號、規格
|
類別
|
壓力控制調節閥
|
差壓控制調節閥
|
|
閥后壓力調節閥
|
閥前壓力調節閥
|
差壓上升閥關閉
|
差壓上升閥開啟
|
|
硬密封
|
軟密封
|
硬密封
|
軟密封
|
硬密封
|
軟密封
|
硬密封
|
軟密封
|
|
型號
|
V230D01
|
V230D01
|
V230D02
|
V230D02
|
V230D03
|
V230D03
|
V230D04
|
V230D04
|
|
規格
|
DN15-250
|
■ 控制閥主要技術參數
|
公稱通徑mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
額定流量系數Kvs
|
3.2
|
5
|
8
|
12.5
|
20
|
32
|
50
|
80
|
125
|
160
|
320
|
450
|
630
|
|
公稱壓力Mpa
|
1.6； 4.0
|
|
Z值
|
0.6
|
0.6
|
0.6
|
0.55
|
0.55
|
0.5
|
0.5
|
0.45
|
0.4
|
0.35
|
0.3
|
0.2
|
0.2
|
最高
工作
溫度
℃
|
V230
V231
|
液體≤140； 氣體≤80
|
硬密封
V230
|
配隔離罐≤200
|
配隔離罐和
加長件≤300
|
|
配隔離罐和散熱片≤200
|
|
壓力平衡原件
|
波紋管
|
滾動膜片
|
|
法蘭標準
|
DIA（亦可按照用戶要求提供法蘭標準）
|
|
閥體材質
|
PN16：鑄鐵（工作溫度≤200℃） PN40：鑄鋼、鑄不銹鋼（工作溫度≤350℃）
|
|
閥芯材質
|
不銹鋼：軟密封為不銹鋼鑲嵌橡膠圈
|
|
最高工作壓力MPa
|
公稱壓力（注意△Pmax及工作壓力于工作溫度的關系）
|
注：
1、 液體＞140℃、氣體＞80℃時閥倒裝；
2、 Z值：噪音衡量系統，該值用來衡量噪音大小，具體計算詳見自力式調節閥選擇指南。
■ 執行器主要技術參數
|
型號
|
V230 D01(D03) V231D01(D03)
|
V230 D02(D04) V231D02(D04)
|
|
有效面積㎝2
|
23※
|
80※
|
250
|
630
|
23※
|
80※
|
250
|
630
|
|
壓力設定范圍MPa
|
0.3～1.2
|
0.1～0.6
|
0.015～0.15
|
0.005～0.035
|
0.3～1.1
|
0.1～0.5
|
0.015～0.12
|
0.005～0.035
|
|
0.8～1.6
|
0.05～0.3
|
0.01～0.07
|
1.0～1.6
|
0.05～0.25
|
0.01～0.06
|
保證壓力閥正常工作
最小壓差△P MPa
|
≥0.05
|
≥0.04
|
≥0.01
|
≥0.005
|
≥0.05
|
≥0.04
|
≥0.01
|
≥0.05
|
允許上、下膜室之間
最大壓差MPa
|
2.0
|
1.25
|
0.4
|
0.15
|
2.0
|
1.25
|
0.4
|
0.15
|
|
行程mm
|
18
|
18
|
23
|
23
|
18
|
18
|
23
|
23
|
|
材質
|
膜片：EPDM或FKM夾纖維； 膜蓋：鋼板鍍鋅
|
|
控制管線、接頭
|
銅管或鋼管10×1； 卡套式接頭 R?″
|
注：
1、該壓力設定范圍不適用于DN150～250;
2、EPDM適用于水、蒸汽和氣體介質，F(xiàn)KM適用于油、水、蒸汽及氣體介質，訂貨時應注意介質種類。
■ 性能指標
|
控制精度
|
±8%
|
允許泄漏量
（在規定試驗條件下）
l/h
|
硬密封
|
4×10-4閥額定容量
|
|
軟密封
|
DN15～50
|
DN65～125
|
DN150～250
|
|
10氣泡/min
|
20氣泡/min
|
40氣泡/min
|
■ 允許壓差
|
公稱通徑mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
PN16最大壓差△P MPa
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.5
|
1.5
|
1.2
|
1.0
|
1.0
|
|
PN40最大壓差△P MPa
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
1.5
|
1.5
|
1.2
|
1.0
|
1.0
|
