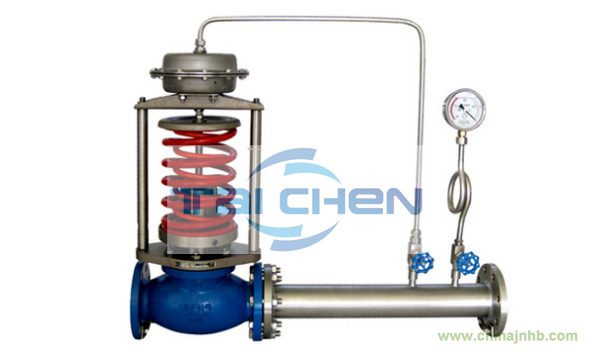

ZZYP(M 、N)自力式減壓閥組
詳細內容
|
型號
|
ZZYP、ZZYM、ZZYN
|
口徑
|
DN20-300mm
|
|
壓力
|
PN16/25/20/40、PN50/60/100/110
|
材質
|
-
|
■ 概述
ZZYP(M 、N)型自力式減壓閥組不是孤零零安裝在管道上，而是配合其它閥門或管道聯合安裝在系統中，通常有單路減壓和雙路減壓兩種。用戶可以根據需要訂購。
■ 單路減壓
一、用于各種氣體及低粘度液體的減壓
1、閥前手動球閥 2、閥前壓力表 3、過濾器(介質確認無顆粒可省略)
4、自力式減壓閥 5、閥后壓力表 6、閥后手動球閥 7、旁通球閥
備注：1、根據需要，閥組后還可安裝止回閥、安全閥(是否允許而定)
2、旁通管可根據現場空間布置在與自力式閥同一水平面上或同一垂直面上
二、用于各種高粘度液體的介質減壓
相對于氣體減壓而言，只是自力式倒裝而已
用于蒸汽減壓的自力式
