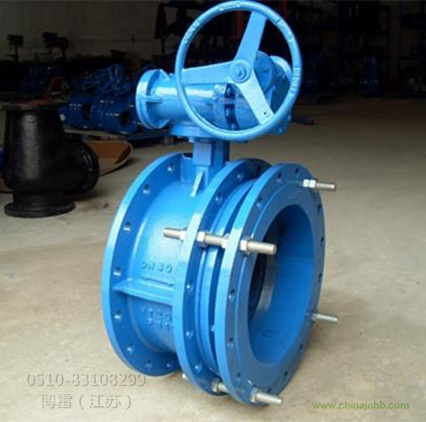

SD341H-16C/25C,DN65渦輪硬密封伸縮蝶閥產品介紹:
SD341H-16C/25C,DN65渦輪硬密封伸縮蝶閥為法蘭式蝶閥和管道伸縮器兩種功能為一體,即能起到節流作用,又能解決溫差所產生的內力的消除,即起到伸縮作用。
SD341H-16C/25C,DN65渦輪硬密封伸縮蝶閥應用范圍:
SD341H-16C/25C,DN65渦輪硬密封伸縮蝶閥可在電力、冶金、石油、化工、煤氣、城市供熱、水電造紙、輕紡、醫藥、食品、供排水、能源、一切非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流使用。蝶閥可任意位置安裝,不受介質、流向的影響,另作閥門安裝時兩法蘭間距的調節。
SD341H-16C/25C,DN65渦輪硬密封伸縮蝶閥結構特點:
1、設計新穎,結構獨特。
2、軟密封伸縮蝶閥體積小,重量輕。
3、操作輕便省力,啟閉迅速。
4、密封部位能調節和更換,密封性能可靠,流阻小,節能。
SD341H-16C/25C,DN65渦輪硬密封伸縮蝶閥標準規范:
設計制造標準:GB/T 12238-2008
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 17241.6-1998、GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008
SD341H-16C/25C,DN65渦輪硬密封伸縮蝶閥零件材料與工況:
閥體
|
閥板
|
閥座
|
閥桿
|
填料
|
HT200
WCB
1Cr18Ni9Ti
|
HT200
WCB
1Cr18Ni9Ti
|
丁腈橡膠
乙丙橡膠
氟橡膠
|
45
2Cr13
1Cr18Ni9Ti
|
柔性石墨
|
SD341H-16C/25C,DN65渦輪硬密封伸縮蝶閥主要尺寸及重量:
規格
|
D1
|
D2
|
D
|
Lmax
|
Lmin
|
H1
|
H2
|
Z-?d
|
100
|
180
|
155
|
215
|
216
|
174
|
110
|
170
|
8-?18
|
125
|
210
|
185
|
245
|
232
|
186
|
123
|
185
|
8-?18
|
150
|
240
|
210
|
280
|
239
|
194
|
140
|
210
|
8-?23
|
200
|
295
|
265
|
335
|
264
|
214
|
170
|
238
|
8-?23
|
250
|
350
|
320
|
390
|
296
|
235
|
195
|
270
|
12-?23
|
300
|
400
|
368
|
440
|
300
|
250
|
222
|
300
|
12-?23
|
350
|
460
|
428
|
500
|
320
|
270
|
252
|
330
|
16-?23
|
400
|
515
|
482
|
565
|
332
|
282
|
285
|
368
|
16-?25
|
450
|
565
|
532
|
615
|
355
|
305
|
310
|
402
|
20-?25
|
500
|
620
|
585
|
670
|
365
|
315
|
337
|
438
|
20-?25
|
600
|
725
|
685
|
780
|
420
|
370
|
393
|
490
|
20-?30
|
700
|
840
|
800
|
895
|
446
|
396
|
450
|
558
|
24-?30
|
800
|
950
|
905
|
1010
|
476
|
426
|
515
|
625
|
24-?34
|
900
|
1050
|
1005
|
1110
|
506
|
456
|
560
|
685
|
28-?34
|
1000
|
1160
|
1115
|
1220
|
516
|
466
|
610
|
750
|
28-?34
|
1200
|
1380
|
1325
|
145
|
560
|
510
|
725
|
880
|
32-?41
|
1400
|
1590
|
1525
|
1675
|
590
|
540
|
840
|
987
|
36-?48
|
1600
|
1820
|
1750
|
1915
|
630
|
585
|
960
|
1158
|
40-?54
|
1800
|
2020
|
1950
|
2115
|
680
|
630
|
1060
|
1258
|
44-?54
|
2000
|
2230
|
2160
|
2325
|
730
|
680
|
1165
|
1365
|
48-?54
|
|
訂貨須知:
一、①需采購的博雷蝶閥產品名稱與型號②蝶閥口徑③蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定江蘇博雷公司的蝶閥型號,請按蝶閥型號直接向我司銷售部訂購()
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的博雷閥門專家為您審核把關。
四、我們追求的不是一次的利益關系,而是與您的長期合作。我們提供的不是低廉的劣質品,而是貨真價實的真品。我們所有的博雷人兢兢業業只為了打造江蘇的品牌蝶閥,為您提供滿意的產品。我們愿與您攜手共進,共創輝煌。
