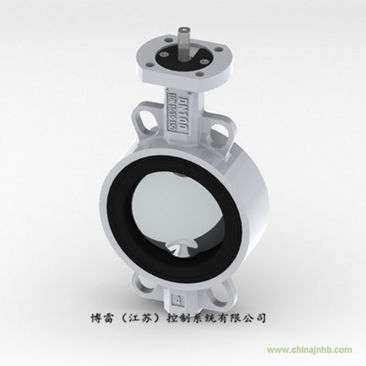

一、DN50手柄對夾式中線蝶閥 產品概述：
我廠引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
二、DN50手柄對夾式中線蝶閥 特點：
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
三、DN50手柄對夾式中線蝶閥主要技術參數：
|
公稱通經DN（mm)
|
50～2000
|
|
公稱藥理PN（Mpa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
密封試驗(Mpa)
|
0.66
|
1.1
|
1.76
|
2.75
|
|
強度試驗(Mpa)
|
0.9
|
1.5
|
2.4
|
3.75
|
|
適用溫度
|
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
|
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|
泄漏率
|
符合GB/T13927-92標準
|
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
四、DN50手柄對夾式中線蝶閥主要零部件材料：
|
零件名稱
|
材料
|
|
閥體
|
WCB、合金鋼、不銹鋼、QT450-10
|
|
蝶板
|
WCB、合金鋼、不銹鋼、QT450-10
|
|
閥軸
|
2Cr13不銹鋼、合金鋼
|
|
密封圈
|
不銹鋼圈
|
|
填料
|
柔性石墨
|
五、DN50手柄對夾式中線蝶閥采用標準：
|
制造標準
|
JB/T 8527-97
|
|
法蘭標準
|
GB9113-2000
|
|
結構長度標準
|
GB12221-89
|
|
檢驗標準
|
GB/T 13927-92
|
六、D73H-10/16/25/對夾式硬密封蝶閥主要外形連接尺寸（單位:mm）
|
公稱通經(DN)
|
主要尺寸
|
法蘭尺寸和螺栓規格
|
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
L
|
L2
|
H
|
H1
|
D1
|
Z-D
|
A
|
D1
|
Z-D
|
A
|
D1
|
Z-D
|
A
|
|
50
|
43
|
265
|
350
|
112
|
125
|
4-18
|
90℃
|
125
|
4-18
|
90℃
|
125
|
4-18
|
90℃
|
|
65
|
46
|
265
|
370
|
115
|
145
|
4-18
|
90℃
|
145
|
4-18
|
90℃
|
145
|
4-18
|
90℃
|
|
80
|
49
|
320
|
380
|
120
|
160
|
8-18
|
45℃
|
160
|
8-18
|
45℃
|
160
|
8-18
|
45℃
|
|
100
|
56
|
320
|
420
|
138
|
180
|
8-18
|
45℃
|
180
|
8-18
|
45℃
|
190
|
8-22
|
45℃
|
|
125
|
64
|
340
|
460
|
164
|
210
|
8-18
|
45℃
|
210
|
8-18
|
45℃
|
220
|
8-26
|
45℃
|
|
150
|
70
|
390
|
555
|
175
|
240
|
8-22
|
45℃
|
240
|
8-22
|
45℃
|
250
|
8-26
|
45℃
|
七、江蘇博雷訂貨說明：
1、①產品名稱與型號②產品公稱通徑③產品公稱壓力④產品連接方式⑤使用介質⑥使用溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明。
2、如有特殊要求時請在訂購產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我公司博雷（江蘇）控制系統有限公司銷售部訂購。
