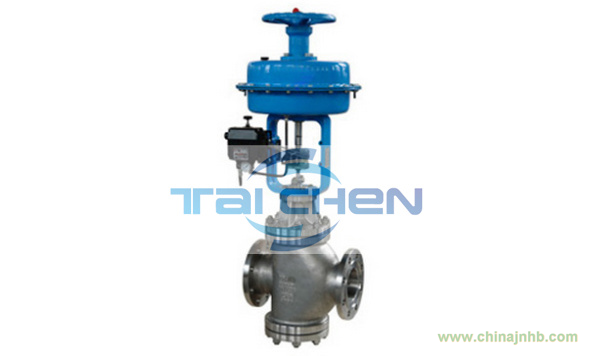

ZMAN氣動薄膜直通雙座調節閥/index_26.html
采用雙導向結構，配用于多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏量也較大且不是很清潔的介質場合。
產品主要特點：
頂?shù)住与p導向雙座調節閥，工作時穩定性好。
有兩個閥芯和閥座，采用“四通”閥體，可以方便地由正裝改裝成反裝，氣關閥變氣開閥。
閥體按流體動力學原理設計的等截面低流阻流道，額定流量系數大。
不平衡力小，允許使用壓差較大。
執行機構采用多彈簧結構，高度減小30%。重量減輕30%。
可調范圍大，固有可調比為50%。
ZXNV型波紋管密封型調節閥對移動的閥桿形成了完全密封，堵絕流體外漏。
ZXNJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
產品零件材質：
閥體、閥蓋：HT200，50ZG芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
填 料：聚四氟乙烯，柔性石墨
波 紋 管：1Cr18Ni9Ti
填 片：橡膠石棉板、10#、1Cr18Ni9Ti、石棉纏繞墊片
膜 蓋：A3
波 紋 膜 片：丁晴橡膠夾增強滌綸織物
彈 簧：60SiMn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
軟密封閥芯：增強聚四氟乙烯
氣動薄膜雙座調節閥技術參數 ：
|
公稱通徑DN（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數（KV）
|
直線
|
12.1
|
19.4
|
30.3
|
48.3
|
75.9
|
121
|
193.6
|
302.5
|
484
|
759
|
|
等百分比
|
11
|
17.6
|
27.5
|
44
|
69.3
|
110
|
176
|
275
|
440
|
693
|
|
額定行程L（mm）
|
16
|
25
|
40
|
60
|
|
膜片有效面積Ae（cm2）
|
280
|
400
|
600
|
1000
|
|
公稱壓力PN（MPa）
|
1.6、4.0、6.4
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50
|
|
信號范圍Pr（KPa）
|
20～100、40～200、20～60、60～100、80～240
|
|
氣源壓力Ps（MPa）
|
0.14~0.4
|
|
允許泄漏量（l/h）
|
II級（5×10-3×閥額定容量） IV級（10-3×閥額定容量）
|
|
工作溫度t（℃）
|
常溫型
|
-20～200、-40～250、-60～250
|
|
工作溫度t（℃）
|
散熱型
|
-40～450、-60～450
|
|
工作溫度t（℃）
|
高溫型
|
450～650
|
|
工作溫度t（℃）
|
低溫型
|
-60～-100、-100～-200、-200～-250
|
