自力式壓力調節閥|壓差調節閥—臺臣閥業
上海臺臣閥業是一家專門制作調節閥的廠家，其中包含了氣動調節閥，電動調節閥，自力式調節閥，化工廠上用的，水電廠用的，煤礦上用的，石油天然氣上用的，應有盡有，款式靚麗，價格合適，關鍵還是咱的質量好，用東北話來講就是杠杠的。買不買都進來瞧一瞧看一看。我們所生產的氣動調節閥經過程程把關，各道加工工序才得出此產品，選用上等鋼材，先進的加工機械，優秀的員工，過人的公司管理理念，加上我們得天獨厚的地理優勢，在上海這個美麗的大城市足以站住腳跟，把我們的產品帶給全國各地用的用戶手中，在化工，石油，天然氣等工況作業上的使用的淋漓盡致。
氣動調節閥就是以壓縮氣體為動力源，以氣缸為執行器，并借助于閥門定位器、轉換器、電磁閥、保位閥、儲氣罐、氣體過濾器等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的：流量、壓力、溫度、液位等各種工藝過程參數。氣動調節閥的特點就是控制簡單，反應快速，且本質安全，不需另外再采取防爆措施。
自力式壓力調節閥產品概述

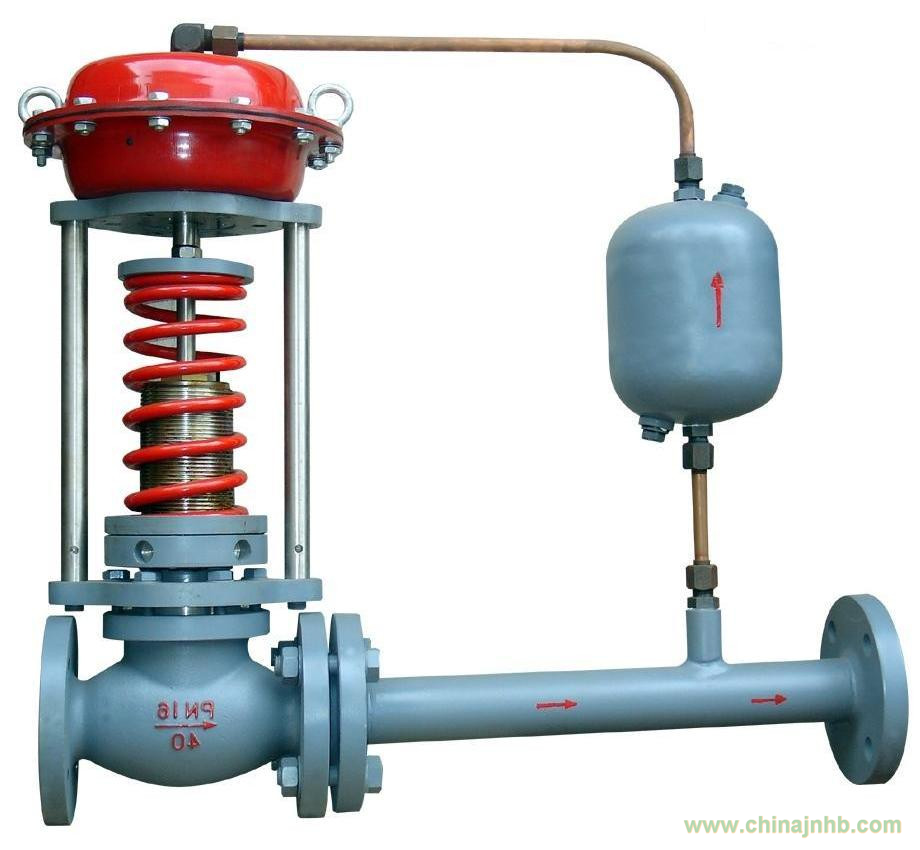

ZZY型自力式壓力調節閥(自力式壓力控制閥)無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改彎兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，自力式壓力控制閥廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
自力式壓力控制閥有單座（ZZYP）、套筒（ZZYM）二種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN15～250；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa?？砂葱枰M合滿足用戶工況要求合。
自力式壓力調節閥產品特點
自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。壓力分段范圍細且互相交叉，調節精度高。壓力設定值在運行期間可連續設定。對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。橡膠膜片式檢測，執行機構測精度高、動作靈敏。采用壓力平衡機構，使調節閥反應靈敏、控制精確。
|
閥體形式
|
精小型直通鑄造球型閥
|
|
公稱通徑
|
DN15～250mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4MPa
|
|
法蘭標準
|
ANSI、JIS、DIN、GB、JB (特殊可按用戶提供)
|
|
連接形式
|
法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
|
|
閥蓋形式
|
標準型-17～+450℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
自力式壓力調節閥閥內件
自力式壓力調節閥執行機構
|
有效面積(cm )
|
32※
|
80
|
250
|
630
|
|
壓力設定范圍(MPa)
|
0.8～1.6
|
0.1～0.6
|
0.015～0.15
|
0.005～0.035
|
|
0.3～1.2
|
0.05～0.3
|
0.01～0.07
|
|
保證壓力閥正常工作的
最小壓差△Pmin(MPa)
|
≥0.05
|
≥0.04
|
≥0.01
|
≥0.005
|
|
允許上下膜室之間最大壓差
(MPa)
|
2.0
|
1.25
|
0.4
|
0.15
|
|
材料
|
膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維
|
|
控制管線、接頭
|
銅管或鋼管10×1； 卡套式接頭：R1/4"
|
注：※該有效面積所對應的壓力設定范圍不適用于DN150-250。
自力式壓力調節閥主要零件材料
|
1
|
閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
閥座、套筒
|
304
|
304
|
316
|
316L
|
|
3
|
閥芯
|
304
|
304
|
316
|
316L
|
|
4
|
墊片
|
聚四氟乙烯(PTFE)
|
|
5
|
導向套
|
304
|
304
|
316
|
316L
|
|
6
|
支座
|
304
|
304
|
316
|
316L
|
|
7
|
閥蓋
|
304
|
304
|
316
|
316L
|
|
8
|
底盤
|
304
|
304
|
316
|
316L
|
|
9
|
彈簧
|
65Mn
|
304
|
316
|
316L
|
|
10
|
填料
|
聚四氟乙烯(PTFE)/柔性石墨
|
|
11
|
螺母
|
304
|
304
|
316
|
316L
|
|
12
|
執行器
|
25#(特殊要求可訂做)
|
自力式壓力調節閥主要性能指標
|
設定值偏差
|
±8%
|
|
允許泄露量
(在規定實驗條件下)
|
硬密封
|
4×0.01%閥額定容量
|
|
軟密封
|
DN15～50
|
DN65～125
|
DN150～250
|
|
10氣泡/min
|
20氣泡/min
|
40氣泡/min
|
自力式壓力調節閥允許工作溫度
|
公稱通徑
|
15～125mm
|
150～250mm
|
|
密封型式
|
硬密封
|
≤150℃
|
≤140℃
|
|
冷卻罐≤200℃
|
冷卻罐和加長件≤200℃
|
|
冷卻罐和散熱片≤350℃ ※
|
冷卻罐和加長件≤300℃ ※
|
|
軟密封
|
≤150℃
|
注：※表示該閥允許工作溫度，僅當介質為蒸汽時有效，且耐溫至350℃需選用PN40的閥體。
自力式壓力調節閥額定流量系數
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數KvS
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
|
噪音衡量系數Z值
|
0.6
|
0.6
|
0.6
|
0.55
|
0.55
|
0.5
|
0.5
|
0.45
|
0.4
|
0.35
|
0.3
|
0.2
|
0.2
|
|
允許壓差
(Mpa)
|
PN16
|
1.6
|
1.5
|
1.2
|
1,0
|
|
PN40
|
2.0
|
我們所生產的氣動調節閥經過程程把關，各道加工工序才得出此產品，選用上等鋼材，先進的加工機械，優秀的員工，加上我們得天獨厚的地理優勢，在上海這個美麗的大城市足以站住腳跟，把我們的產品帶給全國各地用的用戶手中，在化工，石油，天然氣等工況作業上的使用。您的肯定就是臺臣人的動力啊!
