產品概述
產品簡介：
在電能計量中，有的計量回路 ，無法直接計量電參數，該環境下必須通過互感器的轉接方可計量測量，江陰市
星火電子科技有限公司通過多年研發，不段完善互感器的類型，設計出適合現場不同環境安裝的電流互感器。
用途：用于交流電流、功率、電能監控裝置；繼電保護裝置中；功率因數修正裝置。
產品特點
●.開合式安裝、一致性好
●線性度好、靈敏度高
●穩定性好、重量輕、多種開口尺寸方便安裝
●安裝方便，開合式安裝，不用斷開系統電源
主要參數
|
開口式電流互感器XH-KCT-70
|
|
* 形式
|
開合式安裝電流互感器
|
|
* 饋線形式
|
電纜
|
|
* 穿芯匝數
|
1
|
|
* 準確度等級
|
0.5級
|
|
* 額定電壓Un
|
0.66KV
|
|
* 輸入電流
|
0~1000A
|
|
* 額定輸出
|
0~500mA 0~1A 0~5A 0~0.333v（根據客戶需求）
|
|
* 隔離耐壓
|
AC 3.0KV/min（二次對地）
|
|
* 工作溫度
|
規定的工作范圍：-25℃ ~ 50℃ 極限工作范圍：-30℃～70℃
|
|
* 工作濕度
|
10% ～ 95%
|
|
* 海拔高度
|
≤3000m
|
注意事項
●互感器使用于額定電壓不超過0.66kV的交流電路，長期工作電流不超過額定值
●測量儀表接于S1、S2端子上，互感器二次繞組外部回路所接儀表的總阻抗（包括接線）不應超過其額定負荷
●電流互感器在運行中嚴禁二次開路
●互感器開啟后再合上時，必須將磁芯接觸完好，否則會影響互感器精度
產品展示

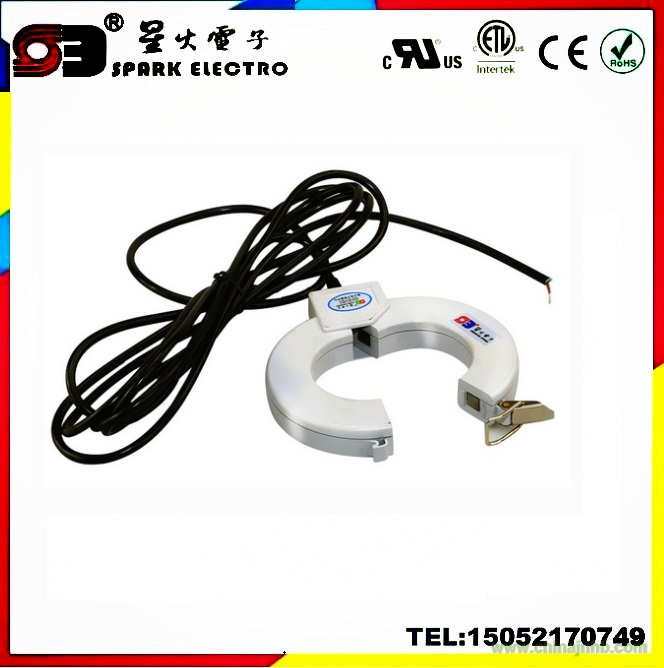

XH-KCT-70型開合式互感器
|
1、產品符合標準GB1208和IEC60044-1；
2、額定電壓：0.66KV；
3、絕緣電壓：2KV；
4、額定頻率：50HZ或60HZ；
5、環境溫度：-15℃至+40℃。
|
二、產品特點：
1、 尺寸小，經濟實用；
2、 開合式安裝，安裝、拆卸方便；；
3、 額定電流下可以選擇1A、5A電流輸出；
4、1A輸出1.5平絕緣線引出，5A輸出2.5平絕緣皮線引出，長度可有客戶選定；
5、符合CE、ETL認證。
|
三、尺寸圖（單位mm）：
四、典型產品參數列表：
1、輸出5A
|
產品規格
|
輸入電流（A）
|
輸出電流（A）
|
過載電流（A）
|
留線長度
|
非線性度誤差（5%-120%）
|
|
F(I)%
|
δ(I)°
|
|
KCT70-200A/5A
|
200
|
5
|
240
|
2.5平方/1米
|
≤1.5%
|
≤1.5°
|
|
KCT70-400A/5A
|
400
|
5
|
480
|
2.5平方/1米
|
≤1%
|
≤1°
|
|
KCT70-600A/5A
|
600
|
5
|
720
|
2.5平方/1米
|
≤1%
|
≤0.5°
|
|
KCT70-800A/5A
|
800
|
5
|
960
|
2.5平方/1米
|
≤1%
|
≤0.5°
|
|
KCT70-1000A/5A
|
1000
|
5
|
1200
|
2.5平方/1米
|
≤1%
|
≤0.5°
|
