產品概述
產品簡介：

在電能計量中，有的計量回路 ，無法直接計量電參數，該環境下必須通過互感器的轉接方可計量測量，江陰市

星火電子科技有限公司通過多年研發，不段完善互感器的類型，設計出適合現場不同環境安裝的電流互感器。

產品特點
●.開合式安裝、一致性好

●線性度好、靈敏度高

●穩定性好、重量輕、多種開口尺寸方便安裝

●安裝方便，開合式安裝，不用斷開系統電源

主要參數
開口式電流互感器XH-SCT-T16
* 形式 開合
* 饋線形式 電纜
* 穿芯匝數 1
* 準確度等級 0.5級
* 額定電壓Un 0.66KV
* 輸入電流 5A 10A 15A 20A 50A 75A 80A 100A 120A
* 額定輸出 0~120mA
* 隔離耐壓 AC 3.0KV/min（二次對地）
* 工作溫度 規定的工作范圍：-25℃ ~ 50℃ 極限工作范圍：-30℃～70℃
* 工作濕度 10% ～ 95%
* 海拔高度 ≤3000m


注意事項
●互感器使用于額定電壓不超過0.66kV的交流電路，長期工作電流不超過額定值
●測量儀表接于S1、S2端子上，互感器二次繞組外部回路所接儀表的總阻抗（包括接線）不應超過其額定負荷
●電流互感器在運行中嚴禁二次開路
●互感器開啟后再合上時，必須將磁芯接觸完好，否則會影響互感器精度



產品展示

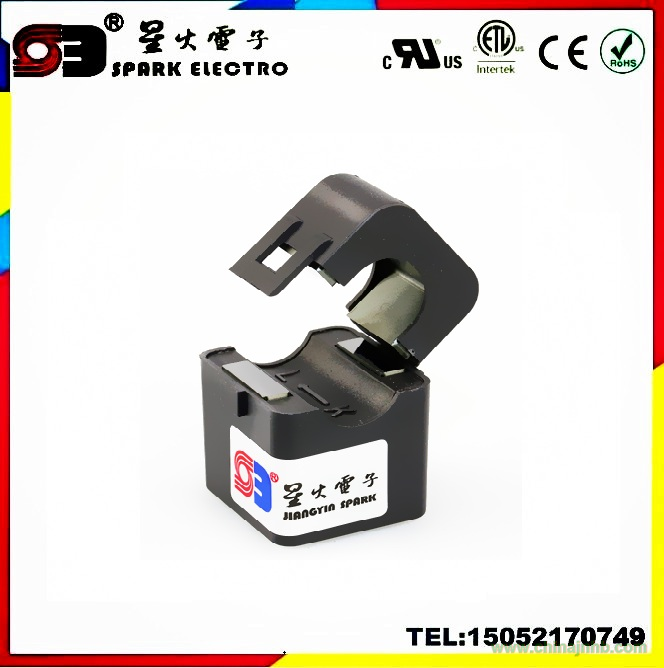

SCT-0016型開合式互感器

一、技術指標：

1、額定電壓：0.66KV；

2、絕緣電壓：2KV；

3、額定頻率：50HZ或60HZ；

4、環境溫度：-15℃至+40℃；

5、阻燃特性：符合UL94-V0；

6、認證：CE、UL、ETL。

二、產品特點：

1、安裝、拆卸方便；

2、內置穩壓器件，無二次高壓危險；

3、額定電流下可以選擇mA級電流輸出或者安全電壓0.333V輸出；

4、一次電流百分比在10%-120%時，誤差非線性度≤1%，角差非線性度≤1.5°。

三、尺寸圖（單位mm）：





四、參數列表：

產品規格

輸入電流（A）

最大電流（A）

匝比（T）

負載（Ω）

SCT0016-100/33.3mA

1A-120A

120

3000

10
