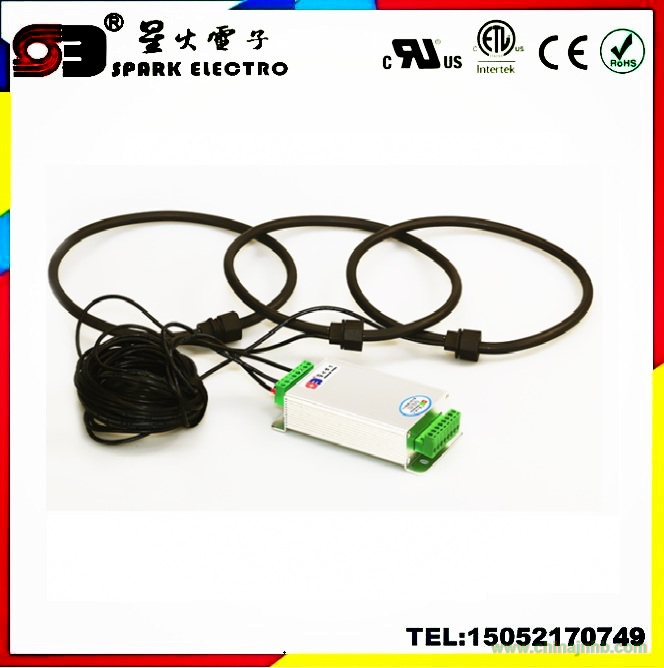

羅氏線圈電流互感器、采用柔性電流傳感器（Rogowski線圈電流傳感器）作為采集電流傳感器，可以測量頻率幾赫茲到1M，從幾安培到幾百千安培。其具有極佳的瞬態跟蹤能力，可以用于測量尺寸很大或形狀不規則的導體電流。廣泛應用在傳統測量電流的CT無法正常使用的大電流的測量。
產品特點：
1.測量范圍：幾安培到幾拾千安培
2.輸出信號：交流mv信號
3.長度：根據客戶需求而定
4.結構形式：插拔結構
5.溫度范圍：-30℃---+70℃
使用領域
①測量大電流交流信號（如：短路電流）
②測量峰值較高的脈沖信號（如：雷擊電流）
③諧波電流信號分析
④電焊機的電流測量（如：電阻焊）
⑤不規則導體電流的測量（如：鐵軌電流測量）
⑥儀表測量，鉗形表互感器(如：測量尺寸不規則的導體)。
線圈長度最長可達2m
Rogowski線圈
一、產品介紹：
Rogowski線圈（洛氏線圈 )全稱羅氏線圈，由于不含鐵芯，又叫空心線圈，是一個均勻纏繞在非鐵磁性材料上的環形線圈。輸出信號是電流對時間的微分。通過一個對輸出的電壓信號進行積分的電路，就可以真實還原輸入電流。
二、產品特點：與常規互感器相比，羅氏線圈不含鐵磁性材料，故無磁滯效應，無磁飽和現象，所以能測試數百安培的電流而不飽和，幾乎沒有相位差，同時無二次開路危險。響應頻帶寬1Hz-1MHz。
三、產品缺點：由于制造工藝和材料的限制，對于正常50Hz正弦波來說其準確度不及帶鐵芯的常規互感器。
四、應用范圍：
基于洛氏線圈的具有電流可實時測量、響應速度快、不會飽和、幾乎沒有相位誤差的特點，故其可應用于繼電保護，可控硅整流，變頻調速，電阻焊等信號嚴重畸變的場合。
五、產品尺寸：
a)硬性線圈 b)柔性線圈
六、技術參數:
|
額定電流
|
100A至100KA
|
|
輸出
|
0-100mVrms(不帶積分器)
|
|
0-10VDC or 4-20mADC(帶積分器)
|
|
羅氏線圈長度
|
0.2cm-200cm可選
|
|
引出線
|
屏蔽線引出，長度可選
|
|
隔離耐壓
|
3500V
|
|
適用溫度范圍
|
-25℃至+70℃
|
|
響應帶寬
|
1Hz至1MHz
|
|
準確度
|
±1%（柔性線圈）
|
|
±0.2%，±0.5%（硬性線圈）
|
