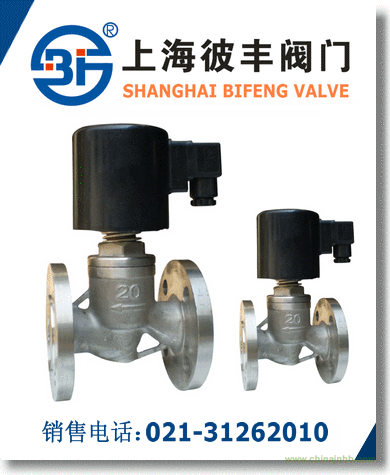

不銹鋼水用電磁閥產品用途:http://www.famen21.com/html/225.html
不銹鋼水用電磁閥是工業過程自動化控制系統用的執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的流體介質的通斷或流量調節控制。
本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和上海杰一科研部門以及浴室、食堂、空調等人們日常生活設施中。ZBSF-Y系列電磁閥主要用于腐蝕性液體、超凈液體和食用液體介質等液體介質的控制。ZBSF系列電磁閥主要用于腐蝕氣體、超凈氣體等氣體介質
的控制。
不銹鋼水用電磁閥結構特點:
1、零壓力亦能打開主閥，低壓差流量大，適用范圍廣閥蓋采用螺紋連接，拆裝，維修方便。
2、采用特種不銹鋼制作，適用于食用流體、超凈流體及腐蝕性介質。
3、不同的使用介質,采用針對性的密封,
更加提高電磁閥合理性。
4、液體、氣體、油品可混合使用，更加提高電磁閥的使用范圍。
5、特殊場合可持續長時間通電，采用耐高溫材料，介質流體溫度可達220℃。
6、閥芯密封磨損可自動補償，更加提高電磁閥的壽命和可靠性，經受二十年長期市場考驗。
不銹鋼水用電磁閥結構原理:
本閥為分步動作直接先導式電磁閥，根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。
☆常閉電磁閥，線圈通電后銜鐵在電磁力作用下先帶動副閥開啟，主閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，主副閥利用介質壓力而緊密關閉。
☆常開電磁閥，線圈通電后，銜鐵在磁力作用下下移，推動副閥閥塞下移，直到和副閥座壓緊副閥關閉，由于主閥閥杯上下壓差趨于相等，主閥閥杯由磁力和自重壓緊密封面，閥門關閉。線圈斷電，磁力為零，銜鐵和副閥閥塞由彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。
不銹鋼水用電磁閥型號說明
不銹鋼水用電磁閥技術參數
|
工作介質
|
腐蝕性氣體、超凈流體、食用流體
ZBSF-1：氣體用
ZBSF-1Y：液體用
ZBSF-2：氣體用 ZBSF-2Y：液體用
|
|
介質溫度℃
|
ZBSF-1（1Y）：≤60℃
ZBSF-2（2Y）：≤200℃
|
|
公稱壓力（MPa）
|
1.6
|
|
工作壓差（MPa）
|
0-1.6
|
|
電源電壓
|
AC220V DC24V 其余規格可作特殊訂貨
|
|
使用壽命
|
按JB/T7352-94規定
|
|
泄漏量（ml/min)
|
按JB/T7352-94·F規定
|
|
公稱通徑（mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
|
額定流量系數（KV）
|
3.8
|
7.4
|
10.3
|
18.8
|
25.7
|
41
|
|
功耗(VA)
|
40
|
50
|
不銹鋼水用電磁閥標準連接尺寸
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
n_d
|
|
10
|
130
|
153
|
90
|
60
|
41
|
14
|
3
|
4-￠14
|
|
15
|
130
|
153
|
95
|
65
|
46
|
14
|
3
|
4-￠14
|
|
20
|
150
|
153
|
105
|
75
|
56
|
16
|
3
|
4-￠14
|
|
25
|
160
|
150
|
115
|
85
|
65
|
16
|
3
|
4-￠14
|
|
32
|
180
|
176
|
140
|
100
|
76
|
18
|
3
|
4-￠18
|
|
40
|
200
|
176
|
150
|
110
|
84
|
18
|
3
|
4-￠18
|
|
50
|
230
|
192
|
165
|
125
|
99
|
20
|
3
|
4-￠18
|
