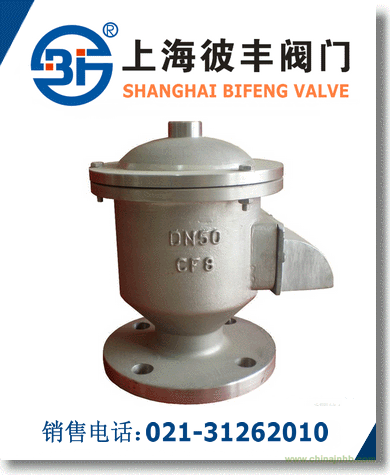

鋁合金呼吸閥產品簡介http://www.famen21.com/html/146.html
GFQ-2型鋁合金呼吸閥安裝在儲罐頂部，可與ZGB波紋阻火器配套使用。適用于儲存閃點低于 28
℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。
鋁合金呼吸閥工作原理
全天候呼吸閥安裝在儲罐頂部是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
鋁合金呼吸閥產品特點
1、結構簡單，易檢修，安全方便。
2、閥盤采用四氟材料，耐低溫，防凍性能好。
3、新型全天候呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好。
4、新型全天候呼吸閥性能完全符合石油工業部標準 SY7511-87 規定。
鋁合金呼吸閥主要技術參數
|
A級正壓
|
355Pa (36毫米水柱)
|
|
負壓
|
295Pa (30毫米水柱)
|
|
B級正壓
|
980Pa (100毫米水柱)
|
|
負壓
|
295Pa (30毫米水柱)
|
|
C級正壓
|
1765Pa (180毫米水柱)
|
|
負壓
|
295Pa (30毫米水柱)
|
鋁合金呼吸閥零部件材料
|
閥體材料
|
碳鋼WCB、不銹鋼304、316、鋁合金
|
|
正壓閥盤材料
|
不銹鋼304、316、鋁合金
|
|
負壓閥盤材料
|
不銹鋼304、316、四氟PTFE
|
|
環境溫度℃
|
-30~60
|
鋁合金呼吸閥連接外形尺寸：
GB、JB
|
規格
|
安裝尺寸（毫米）
|
|
D1
|
D
|
D3
|
H
|
M-h
|
|
DN25
|
70
|
100
|
115
|
180
|
4×10
|
|
DN50
|
110
|
140
|
160
|
255
|
4×12
|
|
DN80
|
150
|
185
|
213
|
260
|
4×16
|
|
DN100
|
170
|
205
|
265
|
290
|
4×16
|
|
DN150
|
225
|
260
|
305
|
330
|
8×16
|
|
DN200
|
280
|
315
|
355
|
350
|
8×16
|
|
DN250
|
335
|
370
|
420
|
400
|
12×16
|
