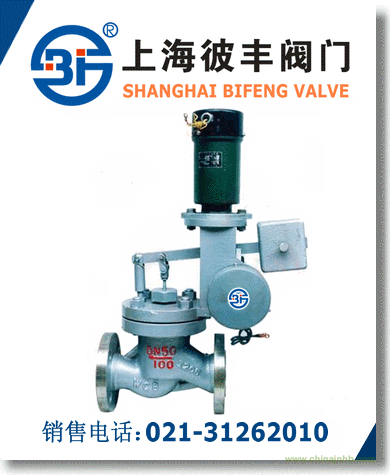

J041H快速啟閉閥用途http://www.famen21.com/html/443.html
J041H快速啟閉閥是一種廣泛應用于蒸汽、凝結水、重油等介質的管道上作快速啟閉的一種裝置，其驅動方式為直流電磁鐵驅動。
J041H快速啟閉閥工作原理
J041H快速啟閉閥由牽引電磁鐵、閥用交流電電磁鐵、杠桿、重錘、兩個行程開關等零件組成。當牽引電磁鐵得電（即開閥）時，將杠桿抬起，杠桿抬到掛鉤件缺口處，小閥瓣被提起，閥瓣上部泄壓，大閥瓣隨之浮起，閥開到位，此時上行程開關處于壓合狀態。當閥用交流電磁鐵得電（即關閥）時，由電磁閥定桿推動掛鉤位移，使杠桿與掛鉤缺口脫離，在重錘的作用下，使閥門關閉,這時下行程開關處于閉合狀態。用于蒸汽、重油等介質的管道上作為快速啟閉的安全保護裝置。它具有結構簡單、操作方便、工作可靠、切斷速度快和密封性能好等特點。
J041H快速啟閉閥性能規范
型號： J041Y/H
公稱通徑：DN15-DN50
公稱壓力：PN1.6-PN10.0MPa
適用溫度：≤425℃
適用介質：蒸汽、油品等
|
公稱通徑DN（mm）
|
公稱壓力PN（Mpa）
|
開啟電磁鐵型號
|
關閉電磁鐵型號
|
|
20
|
10
|
MZZ6-60SG
|
MZZ1-100A
|
|
32
|
10
|
MZZ6-60SG
|
MZZ1-100A
|
|
50
|
4、10
|
MZZ6-60SG
|
MZZ1-100A
|
|
80
|
10
|
MZZ6-80SG
|
MZZ1-100A
|
|
100
|
10
|
MZZ6-80SG
|
MZZ1-100A
|
J041H快速啟閉閥主要零件材料
|
件號
|
1
|
2
|
3
|
4
|
5
|
6
|
|
零件名稱
|
閥體
|
大閥瓣
|
小閥瓣
|
導向套
|
閥桿
|
閥蓋
|
|
材料
|
WCB
|
2Cr13
|
2Cr13
|
2Cr13
|
2Cr13
|
25
|
注：DN20口徑無導向套，閥體內孔直接導向。
J041H快速啟閉閥主要外形與連接尺寸
|
型號
|
公稱通徑
|
H
|
L
|
L1
|
D
|
D1
|
D2
|
n
|
d
|
h
|
重量
|
|
J041H-100
|
20
|
550
|
435
|
200
|
125
|
51
|
90
|
4
|
18
|
16
|
51
|
|
32
|
580
|
435
|
230
|
150
|
66
|
110
|
4
|
23
|
16
|
67
|
|
50
|
604
|
435
|
300
|
195
|
88
|
145
|
4
|
25
|
16
|
67
|
|
80
|
759
|
435
|
380
|
230
|
121
|
180
|
8
|
25
|
23
|
150
|
|
100
|
759
|
435
|
430
|
265
|
150
|
210
|
8
|
30
|
23
|
160
|
|
J041H-40
|
50
|
600
|
435
|
230
|
160
|
88
|
125
|
4
|
18
|
16
|
59
|
