煤礦專用減壓閥的概述http://www.famen21.com/html/982.html

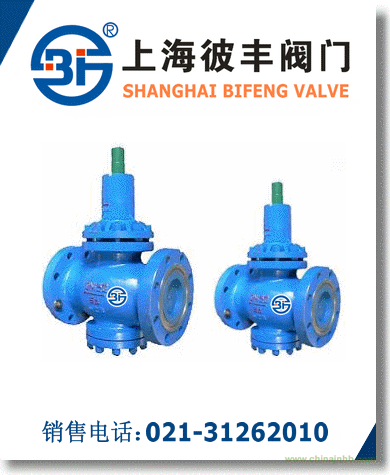

SY42AX煤礦專用減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
主產品主要用于煤礦水管路，起減壓穩壓作用 。
煤礦專用減壓閥安裝與使用
1、安裝煤礦專用減壓閥之前必須對管路系統進地沖洗清理，以防焊渣、氧化皮等臟物流入閥內，影響閥門正常工作。
2、煤礦專用減壓閥應安裝在便于操作和維修的地方，并且必須直立安裝在水平管路上（見安裝示意圖）應注意使管路中介質的流向與閥體上箭頭所示方向一致，切勿裝反
3、煤礦專用減壓閥在安裝使用時，應先把旁通管路上的截止閥打開，排除管路中的冷凝水和汽水混合物，以防減壓閥開啟時產生水擊現象損壞減壓閥，當無異?，F(xiàn)象后，按順時針方向緩慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準），調整好后，將鎖緊螺母鎖緊，擰上防護罩。
4、煤礦專用減壓閥前應安裝過濾器，以防止介質中的雜質進入減壓閥，影響其性能。
5、安裝的減壓閥前后應有一段直管，閥前直管長度約為600毫米，閥后直管長度約為1000毫米。
1減壓閥應存放在干燥的室內,通路兩端必須用盲板堵塞,不準堆置存放.
2長期存放的減壓閥應定期檢查,清洗污垢,在各運動部位及加工面上應涂以防銹劑,防止生銹.
煤礦專用減壓閥主要參數
產品型號：SY42AX-16C
公稱通徑：15～500mm
公稱壓力：1.O～2.5MPa
使用溫度：≤80℃
閥門材質：碳鋼、不銹鋼、鑄鐵
適用介質：水、非腐蝕性液體管路
設計標準：JB、GB、ANSI
煤礦專用減壓閥故障與消除方法
|
故障現象
|
產生原因
|
消除方法
|
|
煤礦減壓閥減壓閥不減壓或減壓失靈及直通
|
1、主閥或付閥密封面有污物
2、主閥或付閥密封面損壞
3、主、付閥瓣彈簧疲勞或折斷
4、反饋通道3孔被堵塞
5、膜片疲勞或損壞
6、活塞汽缸磨損或腐蝕
7、活塞環槽與活塞環卡住
8、閥體腔內充滿冷凝液
|
1、將污物清除干將
2、密封付研磨修復或更換
3、更換新彈簧
4、清除通道中的污物
5、更換膜片
6、加工修正或更換活塞環
7、拆下活塞清洗
8、松開螺塞排出冷凝液
|
|
不通汽
|
1、清洗過程中閥蓋裝錯位
2、上墊片移位堵住進出孔
3、進入付閥通道孔堵塞
|
1、拆下閥蓋定位后裝好
2、使墊片孔對準進出孔
3、拆下閥蓋清除通道污物
|
煤礦專用減壓閥主要外形尺寸
|
公稱通徑DN
|
外形尺寸
|
|
L
|
H
|
Hl
|
|
15
|
160
|
265
|
100
|
|
20
|
160
|
265
|
100
|
|
25
|
180
|
285
|
110
|
|
32
|
200
|
285
|
110
|
|
40
|
220
|
320
|
120
|
|
50
|
250
|
320
|
120
|
|
65
|
280
|
335
|
140
|
|
80
|
310
|
425
|
165
|
|
100
|
350
|
445
|
185
|
|
125
|
400
|
590
|
225
|
|
150
|
450
|
625
|
260
|
|
200
|
500
|
680
|
280
|
|
250
|
650
|
855
|
335
|
|
300
|
800
|
935
|
385
|
|
350
|
850
|
1015
|
430
|
|
400
|
900
|
1095
|
455
|
|
450
|
900
|
1165
|
500
|
|
500
|
950
|
1205
|
525
|
