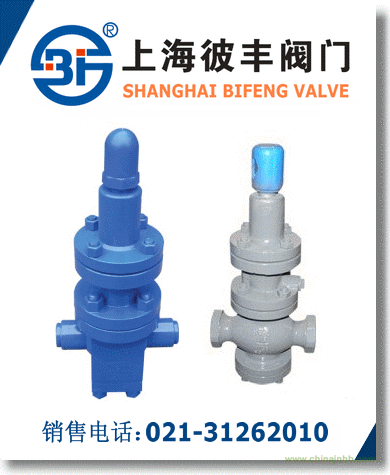

絲口蒸汽減壓閥的概述http://www.famen21.com/html/984.html
Y13H/Y絲口蒸汽減壓閥屬于先導活塞式減壓閥。絲口蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。
絲口蒸汽減壓閥的工作原理
絲口蒸汽減壓閥是通過調節,將進口壓力減至某一需要的出口壓力,并依靠介質本身的能量,使出口壓力自動保持穩定的閥門。從流體力學的觀點看,減壓閥是一個局部阻力可以變化的節流元件,即通過改變節流面積,使流速及流體的動能改變,造成不同的壓力損失,從而達到減壓的目的。然后依靠控制與調節系統的調節,使閥后壓力的波動與彈簧力相平衡,使閥后壓力在一定的誤差范圍內保持恒定。
絲口蒸汽減壓閥的產品特點
絲口蒸汽減壓閥在普通減壓閥基礎上做了以下改進,加大了活塞面積,改變了節流結構,改變了密封形式,改進了導閥結構和調節彈簧形式,從而從以下幾方面提高了產品的性能。
①提高了對出口壓力變化的傳感效能,提高了靈敏度,大大降低了因上游壓力變化,流量變化等因素引起的壓力偏差。
②改善了流線分布,降低了噪聲。
③改進了密封面結構,延長了密封面壽命。
本產品主要用于蒸汽管路,適用于進口壓力變化大,流量變化大的蒸汽管路。
絲口蒸汽減壓閥出廠時,調節彈簧處于未壓縮狀態,此時主閥瓣和付閥瓣處于關閉狀態,使用時按順時針方向轉動調節螺釘,壓縮調節彈簧,使膜片下移頂開付閥瓣,介質由a孔進入活塞上方,活塞在介質壓力的作用下,向下移動推動主閥瓣離開主閥座,使介質流向閥后,同時由c孔進入膜片下方,當閥后壓力超過調定壓力時,推動膜片上移壓縮調節彈簧.付閥瓣隨之向關閉方向移動,使流入活塞上方的介質減小,壓力也隨之下降,此時主閥瓣在主閥瓣彈簧力的推動下上移,使主閥瓣與主閥座的間隙減小,介質流量隨之減少,使閥后壓力隨之下降到新的平衡,反之當閥后壓力低于調定壓力時,主閥瓣和主閥座間隙增大,介質流量隨之增加,使閥后壓力隨之增高達到新的平衡.
絲口蒸汽減壓閥產品性能參數:
公稱壓力(Mpa)
|
1.6
|
2.5
|
殼體試驗壓力(Mpa)*
|
2.4
|
3.75
|
密封試驗壓力(Mpa)
|
1.6
|
2.5
|
最高進口壓力(Mpa)
|
1.6
|
2.5
|
出口壓力范圍(Mpa)
|
0.1-1.0
|
0.1-1.6
|
壓力特性偏差(Mpa)△P2P
|
GB12246-1989
|
流量特性偏差(Mpa)△P2G
|
GB12246-1989
|
最小壓差
|
0.15
|
0.15
|
滲漏量
|
GB12245-1989
|
絲口蒸汽減壓閥流量系數(Cv)
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
絲口蒸汽減壓閥零部件材料
|
零件名稱
|
零件材料
|
閥體閥蓋底蓋
|
WCB
|
閥座閥盤
|
2Cr13
|
缸套
|
2Cr13/25(鍍硬鉻)
|
活塞
|
2Cr13/銅合金
|
活塞環
|
合金鑄鐵
|
導閥座導閥桿
|
2Cr13
|
膜片
|
1Cr18Ni9Ti
|
主閥彈簧
|
50CrVA
|
導閥主彈簧
|
50CrVA
|
調節彈簧
|
60Si2Mn
|
絲口蒸汽減壓閥外形及結構尺寸
|
公稱通徑DN
|
G
|
L
|
H
|
H1
|
15
|
1/2″
|
140
|
295
|
90
|
20
|
3-4″
|
140
|
330
|
98
|
25
|
1″
|
160
|
330
|
110
|
32
|
1-1/4″
|
180
|
330
|
110
|
40
|
1-1/4″
|
200
|
345
|
125
|
50
|
2″
|
230
|
345
|
125
|
