天然氣管道阻火器工作原理：http://www.famen21.com/html/21.html
天然氣管道阻火器又名FPB天然氣阻火器，采用兩個GZW-1阻火器組合而成是利用金屬波紋盤之間狹縫間隙，對管道中傳播的亞音速或超音速火焰具有淬熄作用的原理設計制造的，本產品的連接法蘭按HG20595-97凹凸面帶頸對焊鋼制管法蘭設計制造，用戶需選用其它標準的連接法蘭，請在訂貨中予以說明,對于PN＞4.0MPa的氣體阻火器。
天然氣管道阻火器結構特點：
1、本產品對管道中的亞音速或超音速火焰有淬熄作用；
2、本產品一般都帶配對法蘭，標準為HGJ標準；
3、本產品可以與管道系統配套，也可以與調節閥門、呼吸閥等連接；
天然氣管道阻火器適用范圍：
燃氣管道阻火器廣泛應用于冶金、化工等行業的天然氣輸送管道，如加熱爐燃料氣、石油液化氣、煤礦瓦斯排放、也適用民用煤氣管道?？捎行У厍袛嘁蚋咚贇饬髦须s物與管壁急劇摩擦產生的火源，防止非正常情況下火焰在管道中的逆向傳播。杜絕管道燃爆事故的發生。本產品的安全阻火速度1425m/s;極限阻火速度1605m/s。客戶可直接將本產品與天然氣管道的適當部位焊接連通即可運行。

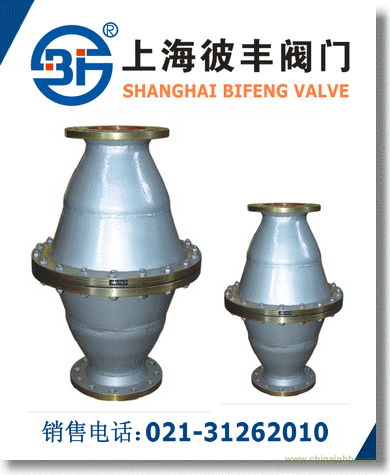

天然氣管道阻火器外形及相關尺寸見右圖和下表
|
型號
|
公稱直徑
DN
|
D1
|
D2
|
L
|
|
PN1.0MPa
|
PN1.6MPa
|
PN2.5MPa
|
PN4.0MPa
|
|
FPB-15
|
15
|
18×3
|
57×3.5
|
330
|
330
|
330
|
330
|
|
FPB-20
|
20
|
25×3
|
57×3.5
|
330
|
330
|
340
|
340
|
|
FPB-25
|
25
|
32×3.5
|
73×4
|
365
|
365
|
375
|
375
|
|
FPB-32
|
32
|
38×3.5
|
73×4
|
375
|
375
|
390
|
390
|
|
FPB-40
|
40
|
45×3.5
|
89×4
|
375
|
375
|
405
|
410
|
|
FPB-50
|
50
|
57×3.5
|
108×4
|
420
|
420
|
445
|
465
|
|
FPB-65
|
65
|
73×4
|
133×4.5
|
485
|
485
|
515
|
520
|
|
FPB-80
|
80
|
89×4
|
159×4.5
|
505
|
505
|
560
|
560
|
|
FPB-100
|
100
|
108×4
|
219×6
|
555
|
555
|
600
|
645
|
|
FPB-125
|
125
|
133×4.5
|
273×8
|
615
|
615
|
670
|
720
|
|
FPB-150
|
150
|
159×4.5
|
325×8
|
665
|
665
|
735
|
800
|
|
FPB-200
|
200
|
219×6
|
377×9
|
940
|
940
|
1015
|
1100
|
|
FPB-250
|
250
|
273×8
|
480×10
|
1030
|
1030
|
1150
|
1265
|
|
FPB-300
|
300
|
325×8
|
529×10
|
1295
|
1295
|
1430
|
1545
|
|
FPB-350
|
350
|
377×9
|
630×12
|
1300
|
1300
|
1430
|
1545
|
注：1、FPB型天然氣阻火器產品的連接法蘭按HG20595-97凹凸面帶頸對焊鋼制管法蘭設計制造，用戶需選用其它標準的連接法蘭，請在訂貨中予以說明。
2、對于PN＞4.0MPa的氣體阻火器，本廠也可設計制造。
|
