一、主要用途與適用范圍

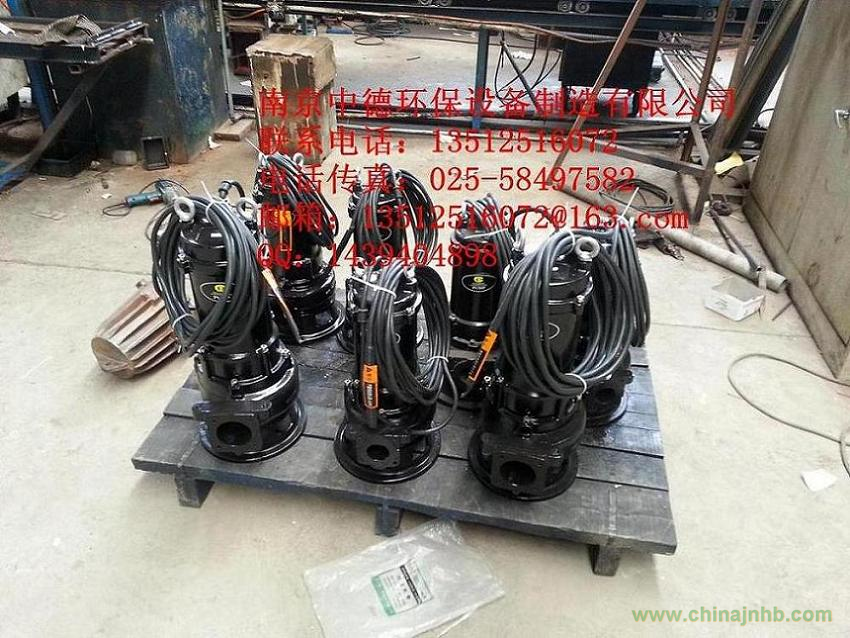

CP型系列潛水排污泵，在結構上采用了國外多項九十年代先進水平的技術，結構緊湊，使用維護方便，帶切割的水力部件設計，使泵具有優越的過流性能，運行區域廣，對使用工況無嚴格要求，它可用來排放城市工業、商業污水，也可用于其它含固體顆粒的清水介質之中。
使用條件：
1. 最高介質溫度：40℃；
2. PH值5~9；
3. 可通過最大固體顆粒直徑Φ7.0~Φ125mm；
4. 每小時啟動次數不多于6次，且間隔時間均勻；
5. 最大潛水深度10m。
二、主要規格及參數表：
|
序號
|
型號
|
流量
(m3/h)
|
揚程
(m)
|
功率
(Kw)
|
出口
(фmm)
|
相數
|
重量
（kg）
|
通過最大顆粒
(фmm)
|
|
1
|
CP75-2H(A)
|
10
|
8
|
0.75
|
50GAK
|
3
|
33
|
25
|
|
CPS75-2H(A)
|
1
|
|
2
|
CP100-2H(A)
|
10
|
13
|
1
|
3
|
|
CPS100-2H(A)
|
10
|
9
|
1
|
|
3
|
CP150-2H(A)
|
10
|
18
|
1.5
|
3
|
35
|
|
CPS150-2H(A)
|
10
|
15
|
1
|
|
4
|
CP100-2M(A)
|
17
|
6
|
1
|
80GAK
|
3
|
33
|
40
|
|
CPS100-2M(A)
|
1
|
|
5
|
CP150-2M(A)
|
20
|
9
|
1.5
|
3
|
35
|
|
CPS150-2M(A)
|
1
|
|
6
|
CP220-2H(A)
|
15
|
18
|
2.2
|
3
|
45
|
|
7
|
CP220-2M(A)
|
30
|
13
|
|
8
|
CP300-2H(A)
|
20
|
22
|
3
|
|
9
|
CP300-2M(A)
|
35
|
14
|
|
10
|
CP400-2H(A)
|
20
|
25
|
4
|
85
|
|
11
|
CP400-2M(A)
|
40
|
15
|
|
12
|
CP400-4M(A)
|
100
|
6
|
100GAK
|
120
|
50
|
|
13
|
CP550-2HG
|
25
|
28
|
5.5
|
80GAK
|
120
|
40
|
|
14
|
CP550-2MG
|
30
|
24
|
|
15
|
CP550-2SG
|
65
|
15
|
|
16
|
CP750-2HG
|
45
|
29
|
7.5
|
130
|
|
17
|
CP750-2MG
|
70
|
20
|
|
18
|
CP750-2SG
|
80
|
15
|
|
19
|
CP550-2H
|
25
|
28
|
5.5
|
100GAK
|
175
|
50
|
|
20
|
CP550-2M
|
30
|
24
|
|
21
|
CP550-2S
|
65
|
15
|
|
22
|
CP750-2H
|
45
|
29
|
7.5
|
185
|
50
|
|
23
|
CP750-2M
|
70
|
20
|
|
24
|
CP750-2S
|
80
|
15
|
|
25
|
CP550-4SG
|
100
|
8
|
5.5
|
150GAK
|
130
|
70
|
|
26
|
CP550-4S
|
200
|
|
27
|
CP750-4SG
|
150
|
10
|
7.5
|
140
|
|
28
|
CP750-4S
|
200
|
|
29
|
CP1100-2H
|
45
|
32
|
11
|
80GAK
|
200
|
40
|
|
30
|
CP1100-2M
|
80
|
25
|
|
31
|
CP1500-2H
|
70
|
32
|
15
|
100GAK
|
220
|
50
|
|
32
|
CP1500-2M
|
100
|
25
|
|
33
|
CP1100-4M
|
150
|
12
|
11
|
150GAK
|
280
|
75
|
|
34
|
CP1500-4M
|
250
|
13
|
15
|
三、產品系統說明
CP系列產品由電泵、電氣控制柜、雙導軌自動安裝系統三大部分組成。
1、 電泵：由電動機、主電纜與控制電纜、軸承座、冷卻水套、葉輪與蝸殼等部件組成。泵與電動機同軸，采用串聯式機械密封，在密封室內設置高精度，抗干擾的漏水保護器。
2、 電器控制柜是作自耦減壓起動，停止的控制，對電動機具有過載，斷相、短路、漏水等保護，對電動機繞組具有熱保護。（其尺寸、原理及接線圖詳見DJX系列自耦減壓起動控制柜說明書）。
3、 雙導軌自動安裝系統是根據泵在污水井（坑）中工作的特定情況下設計的，它使泵的安裝、維修更為方便，免除了操作人員在污水中拆裝水泵的麻煩。并配有浮球開關，殼根據水位的變化實現自動啟動，停止電泵。（其安裝方法和要求詳見雙導軌自動安裝系統說明書）。
四、吊運和使用注意事項
1、 吊運時，用帶鉤的鏈條鉤在吊環上，注意保護電纜不受損傷。
2、 固定使用時，根據參數表中的參數選擇GAK安裝系統。絕不允許用電纜起吊或懸掛水泵和其它重物，絕不允許將電纜出線端長期浸泡在水中！
3、 水泵不能放在污水的入口處。當水泵座放在泥地上或浮沙上，水泵由于震動，產生下陷，在這種情況下，建議將水泵放在一個較大的底板上。
4、 如果水泵在運轉而氣溫降至0℃以下時，可以繼續使用，水泵最大浸入深度不能超過10m.
5、 出水管內徑應符合規定要求。（原則上不得小于泵的出水口徑）
6、 在污水中使用的泵，如機殼周圍堆積了泥漿、雜物等。這樣降低了傳熱的速度，是電動機內部的溫度上升，縮短定子使用壽命貨造成無緣無故的跳閘，所以在污水液位抽吸至最低之后，用清水定期沖洗泵外殼，清除雜物。必要時。拆開冷卻套固定板，清理冷卻套及循環水管中的雜質層。
7、 注意，未切斷電源前，不得移動或提升水泵。
8、 潛水電泵安裝以后，不能長期浸泡在水中不用，建議每15天至少運轉4小時，以檢查其功能和適用性，也可提起放在干燥處備用。
