潛水推流器主機、槳葉的詳細介紹

QJB型低速推流器的結構及性能特點

QJB型低速推流器主要由潛水電機、減速機、螺旋推進葉輪、密封、手搖卷?yè)P(yáng)機構、安裝系統和電氣控制裝置等配套組成。

1、結構緊湊、體積小、重量輕。操作維護簡單、安裝方便快捷、使用壽命長。

2、葉片具有自潔功能，可防雜物纏繞、堵塞。

3、與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。

4、的電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護進口軸承，具有油室泄漏檢測和電機繞組過熱保 護功能，使電機的工作更加安全可靠。

5、機械密封的摩擦付材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。

6、在規定的條件下，首次故障前平均運行時間不小于10000小時，整機使用壽命不小于15年。

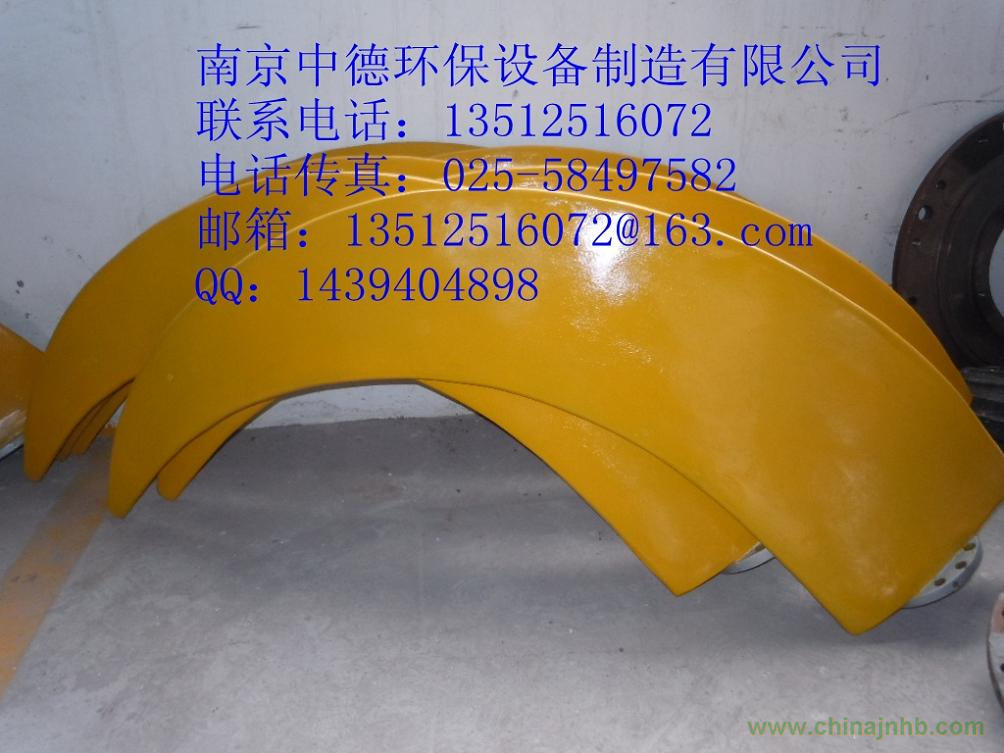

7、潛水推流器槳葉由彈性聚氨脂或玻璃鋼制成，能承受變化的負荷，推力被平均分配，具最好水力設計。葉片為雙香蕉形或三葉螺旋槳形，用高密復合聚胺酯澆鑄，有效防止了葉片的斷裂問題；葉片進口邊向后彎曲，具有永久自動清洗性能；采用法蘭式鎖緊螺母緊固在軸上，在起吊維修時，容易拆卸更換。與輪鼓連接方式一般采用法蘭式螺栓聯接，也有老式采用插入式鍵槽固定，要訂制，需提供鍵槽尺寸長、寬等參數。

二、QJB型低速推流器的用途及適用條件

低速推流器適用于各種水處理工藝和工業進程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。

QJB型低速推流器可在下列條件下正常連續運行：

1、最高介質溫度不超過40°C

2、介質的PH值在5-9

3、介質密度不超過115KG/M^3

4、低速推流器長期潛水運行，潛水深度一般不超過20米

三、QJB型低速推流器的選型注意事項

QJB型低速推流器的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，一般可用進速來確定。根據污水處理廠不同的工藝要求，攪拌機最合適的進速應保證在0.15~0.3m/s之間,如果低于0.15m/s的進速則達不到推進攪拌效果,超過0.3m/s的進速則會影響工藝效果且造成浪費。所以在選型前首先確定低速推流器運用的場所，如：污水池、污泥池、生化池；其次是介質的參數，如：懸浮物含量、粘度、溫度、PH值；還有水池的形狀、水深等。

QJB型低速推流器所需的配套功率是按容積大小、攪拌液體的密度和攪拌深度而確定的，根據具體情況采用一臺或多臺攪拌機。

四、QJB型低速推流器型號說明

QJB1.5/4-1800/2-42/S/P

QJB———低速推流器（潛水推進器）

1.5——-電機功率（KW）

4——-電機級數

42——-葉輪直徑

2——-葉片數

1800——-額定轉數（r/min）

S/P——-材質：S代表不銹鋼，P代表聚氨酯

五、QJB型低速推流器技術參數

六、QJB型低速推流器的安裝系統

    安裝系統主要由手拉葫蘆、起吊架、吊架座、起吊環鏈、導桿、限位架、底座等組成。低速推流器通過導輪沿導桿上下移動，起吊架安裝在起吊架座上并可繞其定位軸線旋轉360°，以方便安裝及維護本安裝系統的限位架為“T”子形，上端與低速推流器體接觸，橫向用螺栓與導桿聯板聯接（導桿聯板待低速推流器位置調整正確后焊在導桿上），下端用膨脹螺栓固定。為增加低速推流器運行時的可靠性，減緩潛低速推流器運行中的振動，在低速推流器與限位架加設V形橡膠減震塊。

    QJB型低速推流器的安裝系統材質采用不銹鋼和碳鋼防腐供選擇；

七、QJB型低速推流器流速圖

以下流速場是在清水中，邊界水流速度為V=0.1m/s工況下：

八、QJB型低速推流器安裝分布圖

QJB型低速推流器的訂貨須知：

    請?zhí)峁┮韵略敿?xì)數據：1、低速推流器的產品名稱與型號；2、低速推流器的葉輪轉速（r/min）；3、低速推流器葉輪直徑；4、低速推流器電機功率（KW）；5、低速推流器推力（N）；6、低速推流器材質要求（C-鑄鐵  S-不銹鋼  P-聚氨酯  AL-鋁）；7、低速推流器安裝系統深度；8、低速推流器是否需要導流罩；9、低速推流器是否配備控制柜； 10、低速推流器是否帶其它附件，以便我們的為您正確選型。
