產品概述
本系列互感器最大的特點就是防水功能，可以在戶外使用，他的切面端口采用橡膠墊環繞阻止雨水進入，當然市面上大多數號稱防水的互感器都使用了橡膠墊這一手段，但光采用這個手段進行防水也有局限性，因為無法保證互感器機身的防水，而我公司采用了互感器一次成型的技術，就是將互感器直接在模具中做成實體，塑料毫無空隙的包裹全身，同時二次側引線采用防水端子及護套線，保證沒有一絲雨水能夠進入互感器機體，經過權威機構測試，我公司互感器防水等級達到了IP65。
產品特點
1、產品符合標準GB20840-0.66/3KV；
2、輸入電流范圍：100A-300A；
3、環境溫度：-15℃-+40℃；
4、阻燃特性：符合 UL94-V0；
5、濕度：﹤80%；
6、防護等級：IP65。
主要參數
|
戶外防水開口式電流互感器XH-KCT-23
|
|
* 形式
|
戶外防水開口式電流互感器
|
|
* 饋線形式
|
電纜/母排
|
|
* 穿芯匝數
|
1
|
|
* 準確度等級
|
0.5級
|
|
* 額定電壓Un
|
0.66KV
|
|
* 輸入電流
|
0~400A
|
|
* 額定輸出
|
0~500mA 0~1A 0~0.333v（根據客戶需求）
|
|
* 隔離耐壓
|
AC 3.0KV/min（二次對地）
|
|
* 工作溫度
|
規定的工作范圍：-25℃ ~ 50℃ 極限工作范圍：-30℃～70℃
|
|
* 工作濕度
|
10% ～ 95%
|
|
* 海拔高度
|
≤3000m
|
注意事項
1、互感器在安裝時，請注意同名端方向（減極性）；
2、低于5VA的負載，功率因數設計值為1.0；
3、負載符合設計要求可以保證輸出精度；
4、互感器的重復耐壓試驗應該在額定耐壓值的80%進行；
5、嚴禁二次開路。
產品展示

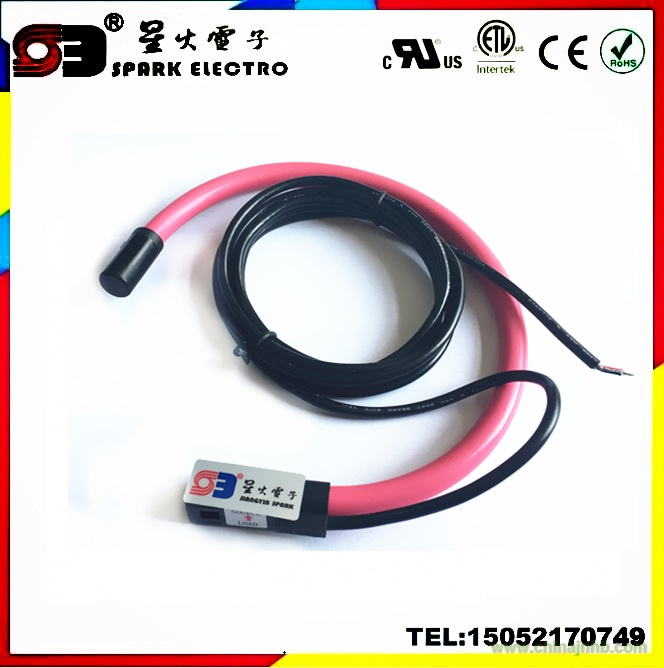

XH-KCT-23型戶外防水開合式互感器
|
1、產品符合標準GB20840-0.66/3KV；
2、輸入電流范圍：100A-300A；
3、環境溫度：-15℃-+40℃；
4、阻燃特性：符合 UL94-V0；
5、濕度：﹤80%；
6、防護等級：IP65。
|
二、產品特點：
本系列互感器最大的特點就是防水功能，可以在戶外使用，他的切面端口采用橡膠墊環繞阻止雨水進入，當然市面上大多數號稱防水的互感器都使用了橡膠墊這一手段，但光采用這個手段進行防水也有局限性，因為無法保證互感器機身的防水，而我公司采用了互感器一次成型的技術，就是將互感器直接在模具中做成實體，塑料毫無空隙的包裹全身，同時二次側引線采用防水端子及護套線，保證沒有一絲雨水能夠進入互感器機體，經過權威機構測試，我公司互感器防水等級達到了IP65。
|
四、典型產品參數列表：
1、輸出1A/mA
|
產品規格
|
輸入電流（A）
|
輸出電流（A）
|
精度
|
留線長度
|
非線性度誤差（5%-120%）
|
|
F(I)%
|
δ(I)°
|
|
KCT-23 50A
|
10 20 30 40 50
|
0~500mA 1A
|
0.5
|
1米
|
≤1.5%
|
≤1.5°
|
|
KCT-23 100A
|
20 40 60 80 100
|
0~500mA 1A
|
0.5
|
1米
|
≤1%
|
≤1°
|
|
KCT-23 200A
|
50 80 100 150200
|
0~500mA 1A
|
0.5
|
1米
|
≤1%
|
≤0.5°
|
|
KCT-23 300A
|
50 100 150 200 250 300
|
0~500mA 1A
|
0.5
|
1米
|
≤1%
|
≤0.5°
|
|
KCT-23 400A
|
100 150 200 250 300 350 400
|
0~500mA 1A
|
0.5
|
1米
|
≤1%
|
≤0.5°
|
