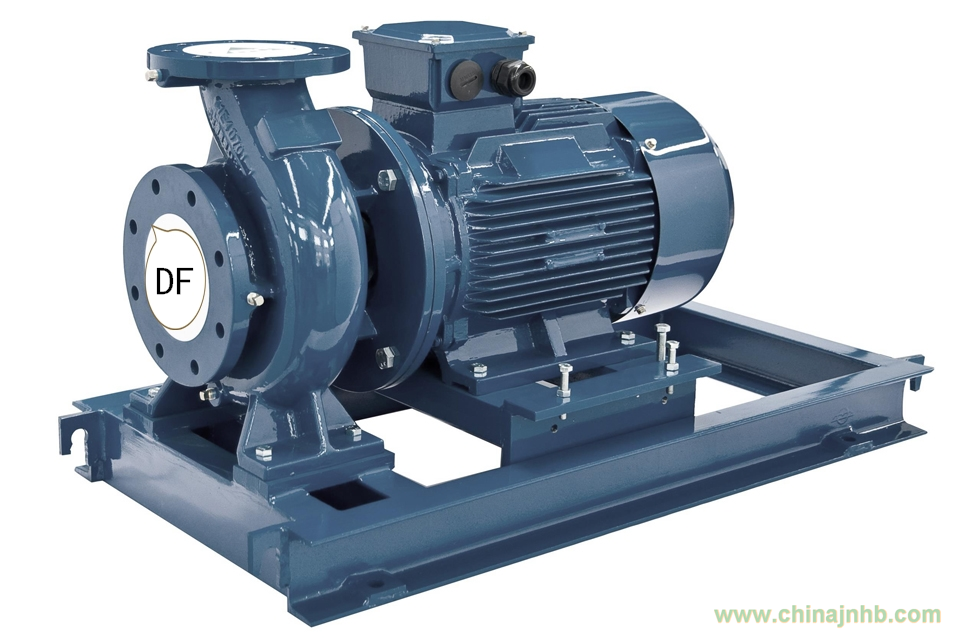

特制高效節能水泵（專利號：ZL201520091546.2）

“高效節能水泵”通過流體力學軟件對葉輪、流道，吸水室、壓水室內部進行三維流場數值模擬，優化流道內的流態和能量分布，經模擬設計的水泵采用“流體雙渦殼流道設計技術”、“三元流葉輪”、“葉輪納米級精磨”等高新技術，提高循環水泵使用效率，經過優化后的水泵效率同比傳統方法設計有了大幅度的提升。節能效果直觀明顯。定制通過以下三步:

   1, 利用精密的儀器和先進的檢測技術，檢測系統當前運行的工況參數和相關的設備參數，按照循環水泵系統經濟運行的原則，建立系統能量平衡測試與計算標準，從循環水泵組、管網、換熱設備、制冷設備、冷卻塔等方面入手，進行系統能量利用效率分析，評價系統當前能量利用效率指標，找出系統存在高能耗的原因。結合生產工藝要求，準確找到設備與流體輸送相匹配的*工況點，提出系統過程能量優化解決方案，達到節能目的。

  2, 采用3+1流體輸送高效節能技術，對整個系統進行優化，消除無效能耗，提高輸送效率；將原有的普通水泵更換為采用三元流技術的高效節能水泵，提高離心水泵的效率

3,  用量身定做的高效節能泵替換系統目前運行的水泵，配套高效節能電機，泵運行方式不作改動，運行時間不變。節電率20-50%

一，節能泵殼部分

雙渦殼結構設計：特制泵采用了獨特創新的雙渦殼結構設計，這種水泵的葉輪出口雙渦殼雙流道結構，使水泵葉輪出口雙流道完全成為180度幾何對稱結構，確保了渦殼內兩個流道內流動狀態成幾何對稱，即渦殼內作用力成幾何對稱分布，故作用于軸和葉輪上的徑向力得到了平衡，同時大大地減少了水泵內紊流、渦流和回流現象的發生，改善了流動性能。

無與倫比的運行效率：特制泵采用了先進的電腦輔助設計優化技術，有效地提高了水泵能量利用率，使得節能泵成為了空調水泵領域中獨一無二的高效水泵，而且其高效區范圍寬廣，即使在偏離設計工況時，也會為用戶大大地節省了運行費用。

二，特制葉輪：

定制水泵的葉輪采用的三元流葉輪，它是根據水泵實際運行的工況進行專門設計的非標設備。它能保證水泵在高效區運行。而一般水泵葉輪受水泵制造的影響，很難滿足現場需求，也就不能保證在水泵高效區工作，從而造成能源的浪費。經多道工序精磨加工使葉輪表面粗糙度達Ra0.5左右。水泵出入口及流道也經過特殊加工處理，這樣能有效地利用水泵入口的壓力，高效節能定制水泵與普通水泵相比，具有以下優點：

1、 水泵采用國際節能泵業協會世界最新首創的優秀水力模型，其具有高效節能、品質穩定、噪音低的特點，水泵性能世界領先。水泵可在全性能范圍內不過載，特別適合于暖通空調系統、工業冷卻系統以及工況多變的場合。

2、 葉輪使用不銹鋼以上的材質。使用t片的設計方法，特別注重葉輪與泵殼匹配，以產生寬高效區和低汽蝕區。且每個葉輪都做動平衡。水泵葉輪的平衡精度應達到平衡精度等級G6.3或以上。

3、 水泵采用進口機械密封(約翰克蘭），確保水泵長期工作無泄漏，從而改善了泵站的工作環境。

4、 水泵采用采用軸向力、徑向力平衡的特殊結構。葉輪在裝配前進行動平衡試驗和配平，從而使水泵軸受力最小。既確保了水泵運行平穩、可靠，又延長了水泵機械密封和電機軸承的壽命。

5、 懸架式泵體采用免維護進口軸承，不需要加潤滑油。

其他特點

   ●寬廣的工作高效區，使水泵在較大的工作參數波動范圍內保高效率，降低能耗，節約客觀運行費用

   ● 獨特的雙渦殼設計，配置兩個對稱的分水角，保持水泵運行特別安靜平穩；

 ●超長使用壽命的專用機械式密封；

 ●封閉式的高度動平衡不銹鋼（或青銅）葉輪；

 ●內襯青銅質渦殼耐磨環；

 ●自潤滑式密封軸承，提供可靠的運行壽命；

 ●多支點及短軸設計，提高水泵的工作穩定性，減小振動，延長軸承及軸封的使用壽命；
